Dossier du sous-sol

BSS001DBRJ



04136X0658/MW1

Localisation

Identifiant national de l'ouvrage

BSS001DBRJ

Ancien code

04136X0658/MW1

Département

HAUT-RHIN (68) - SGR/ALS

Commune

MULHOUSE (68224)

Nom local

MW1

Numéro de carte

0413

Huitième

6X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

EMCS

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 972953 2317091
Lambert 2 - Centre 972953 317091
Lambert-93 1023046 6747337
Système Latitude Longitude
WGS84 47.74701053 | 47° 44' 49'' N 7.3131446 | 7° 18' 47'' E

Altitude

242.82 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS001DBRJ

Ancien code

04136X0658/MW1

Nature

FORAGE

Profondeur atteinte

12.5 m

Diamètre de l'ouvrage

140 mm

Date fin de travaux

March 31, 1999

Mode d'exécution

MARTEAU-FOND.

Etat de l'ouvrage

MESURE, PRELEV, REBOUCHE.

Utilisation

PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

POLLUTION-NAPPE.

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-TECHNIQUE, COUPE-GEOLOGIQUE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

7.5 m - March 31, 1999

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

5 document(s)

Vignette Nom Type Poids

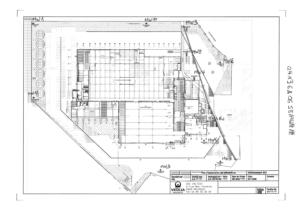

A146240.TIF PLAN DE LOCALISATION 257 Ko
A146241.TIF PLAN DE LOCALISATION 35 Ko
B126751.TIF RECAPITULATIF DE L'OUVRAGE 57 Ko

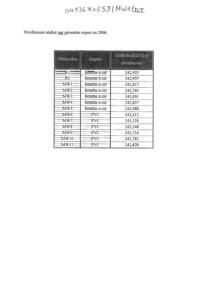

B126752.TIF DIVERS 71 Ko

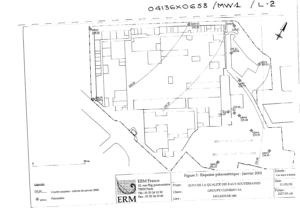

B126753.TIF PLAN DE LOCALISATION 101 Ko

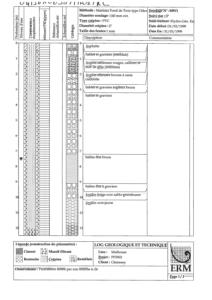

Log géologique numérisé

Non renseigné

Nombre de niveaux :

10
Profondeur Lithologie Stratigraphie
De 0 à 0.1 m ASPHALTE QUATERNAIRE
De 0.1 à 0.3 m SABLES ET GRAVIERS (REMBLAIS) QUATERNAIRE
De 0.3 à 0.8 m ARGILES SABLEUSES ROUGES, CAILLOUX ET BLOC DE GRES (REMBLAIS) QUATERNAIRE
De 0.8 à 1.8 m ARGILES SILTEUSES BRUNES A RARES CAILLOUTIS QUATERNAIRE
De 1.8 à 3 m SABLES ET GRAVIERS ARGILEUX BRUNS QUATERNAIRE
De 3 à 7.2 m SABLES ET GRAVIERS QUATERNAIRE
De 7.2 à 9.1 m SABLES FINS BRUNS QUATERNAIRE
De 9.1 à 9.4 m SABLES FINS A GRAVIERS QUATERNAIRE
De 9.4 à 10.1 m ARGILES BEIGE-OCRE SABLO-GRAVELEUSES QUATERNAIRE
De 10.1 à 12.5 m ARGILES OCRE-JAUNE QUATERNAIRE
