Dossier du sous-sol

BSS001DBXH



04136X0805/PZ

Localisation

Identifiant national de l'ouvrage

BSS001DBXH

Ancien code

04136X0805/PZ

Département

HAUT-RHIN (68) - SGR/ALS

Commune

ILLZACH (68154)

Nom local

PZ

Numéro de carte

0413

Huitième

6X

Région naturelle

Non renseigné

Bassin versant

Non renseigné

Adresse ou Lieu-dit

Non renseigné

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 975620 2319055
Lambert 2 - Centre 975620 319055
Lambert-93 1025728 6749276
Système Latitude Longitude
WGS84 47.76311546 | 47° 45' 47'' N 7.35030581 | 7° 21' 1'' E

Altitude

236,13 m - Précision

Description technique

Identifiant national de l'ouvrage

BSS001DBXH

Ancien code

04136X0805/PZ

Nature

FORAGE

Profondeur atteinte

24.5 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

29 avril 2008

Mode d'exécution

Non renseigné

Etat de l'ouvrage

Non renseigné

Utilisation

PIEZOMETRE.

Objet de la recherche

EAU.

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

5,09 m - 28 avril 2008

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

2 document(s)

Vignette Nom Type Poids
B121581.TIF PAGE DE RAPPORT 21 Ko

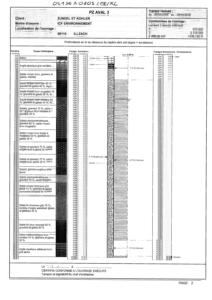

B121582.TIF RECAPITULATIF DE L'OUVRAGE 125 Ko

Log géologique numérisé



Nombre de niveaux :

22
Profondeur Lithologie Stratigraphie
De 0 à 0,5 m Béton
De 0,5 à 0,8 m Remblai graveleux, petits galets et sable gris, sec
De 0,8 à 1,6 m Argile plastique gris-verdâtre brun clair de 1,3 à 1,6, humide
De 1,6 à 1,8 m Sable
De 1,8 à 3 m Sable moyen brun, graviers et galets, humide
De 3 à 4 m Sable moyen brun clair 60 %, graviers et galets 40 %, lég.humide
De 4 à 5 m Sable moyen brun rougeâtre 75 %, graviers et galets 25 %, lég. humide
De 5 à 6 m Sable moyen brun verdâtre 60 %, graviers et galets 40 %, mouillé
De 6 à 7,5 m Galets, graviers 70 %, sable + ou - argileux brun verdâtre à jaunâtre 30 %
De 7,5 à 9 m Galets pluricentimétriques, graviers 80 %, sable moyen brun rougeâtre
De 9 à 10,5 m Sable moyen brun beige à rougeâtre 60 %, graviers et galets 40 %
De 10,5 à 12 m Galets et graviers 70 %, sable moyen brun à jaune 30 %
De 12 à 13,5 m Galets et graviers 70 %, sable moyen brun jaune 30 %
De 13,5 à 14,5 m Galets, graviers argileux brun jaune
De 14,5 à 15,4 m Galets pluricentimétriques, graviers 70 %, sable moyen limoneux gris jaune
De 15,4 à 17 m Sable moyen limoneux gris jaune 70 %, graviers et galets pluricentimétriques 30 %
De 17 à 17,1 m Argile plastique brun jaune finement sableuse
De 17,1 à 20 m Sable fin limoneux gris 70 %, lentilles d'argile sableuse, galets et graviers 30 %
De 20 à 21,5 m Sable fin brun chocolat 50 %, graviers et galets 50 %
De 21,5 à 22,8 m Sable hétérométrique brun noirâtre 70 %, graviers et galets 30 %
De 22,8 à 23 m Argile silto-sableuse parfois litée gris-brun à orange
De 23 à 24,5 m Argile plastique sableuse brun gris jaune
