Dossier du sous-sol

BSS001DBZH



04136X1322/PZ2BIS

Localisation

Identifiant national de l'ouvrage

BSS001DBZH

Ancien code

04136X1322/PZ2BIS

Département

HAUT-RHIN (68) - SGR/ALS

Commune

MULHOUSE (68224)

Nom local

PZ2BIS

Numéro de carte

0413

Huitième

6X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

SITE WARTSILA, RUE DE LA FONDERIE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 974090 2316500
Lambert 2 - Centre 974090 316500
Lambert-93 1024177 6746736
Système Latitude Longitude
WGS84 47.74105796 | 47° 44' 27'' N 7.3277758 | 7° 19' 39'' E

Altitude

241 m - Précision MNT

Description technique

Identifiant national de l'ouvrage

BSS001DBZH

Ancien code

04136X1322/PZ2BIS

Nature

FORAGE

Profondeur atteinte

12.0 m

Diamètre de l'ouvrage

51 mm

Date fin de travaux

August 13, 2007

Mode d'exécution

MARTEAU-FOND.

Etat de l'ouvrage

Non renseigné

Utilisation

QUALITE-EAU,PIEZOMETRE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

GEOLOGIE.

Gisement

Non renseigné

Document(s) papier

COUPE-GEOLOGIQUE, COUPE-TECHNIQUE.

Références

REMPLACEMENT D UN PIEZOMETRE PERDU

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

5.3 m - August 13, 2007

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

2 document(s)

Vignette Nom Type Poids

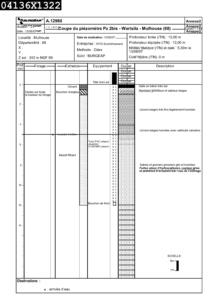

S948.TIF RECAPITULATIF DE L'OUVRAGE 66 Ko

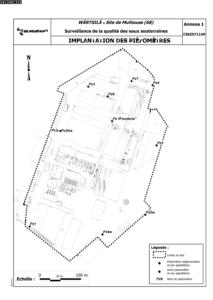

S949.TIF PLAN DE LOCALISATION 276 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

5
Profondeur Lithologie Stratigraphie
De 0 à 0.2 m DALLE EN BETON TRES DUR
De 0.2 à 1 m REMBLAIS SABLEUX ET GRAVELEUX BEIGES
De 1 à 4 m LIMONS BEIGES TRES FINS LEGEREMENT HUMIDES
De 4 à 5 m LIMONS BEIGES HUMIDES AVEC CAILLOUTIS CALCAIRES
De 5 à 12 m SABLE ET GRAVIERS GROSSIERS GRIS ET HUMIDES, FORTES ODEUR D'HYDROCARBURES
