Dossier du sous-sol

BSS001DCNS



04137X0152/F

Localisation

Identifiant national de l'ouvrage

BSS001DCNS

Ancien code

04137X0152/F

Département

HAUT-RHIN (68) - SGR/ALS

Commune

ILLZACH (68154)

Nom local

F

Numéro de carte

0413

Huitième

7X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

ARAL (AVENUE DE FRIBOURG)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 977610 2319380
Lambert 2 - Centre 977610 319380
Lambert-93 1027719 6749583
Système Latitude Longitude
WGS84 47.76488866 | 47° 45' 53'' N 7.37707362 | 7° 22' 37'' E

Altitude

235,8 m - Précision M01

Description technique

Identifiant national de l'ouvrage

BSS001DCNS

Ancien code

04137X0152/F

Nature

FORAGE

Profondeur atteinte

20.3 m

Diamètre de l'ouvrage

400 mm

Date fin de travaux

1 septembre 1975

Mode d'exécution

BENOTO.

Etat de l'ouvrage

ACCES, MESURE, PRELEV, TUBE-METAL.

Utilisation

EAU-INDUSTRIELLE.

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-GEOLOGIQUE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

9,5 m - 1 septembre 1975

Coupe

Z Origine

235.8 - Précision : M01

Auteur

OBERLIN

Date

1 septembre 1975

Document(s) numérisé(s)

2 document(s)

Vignette Nom Type Poids

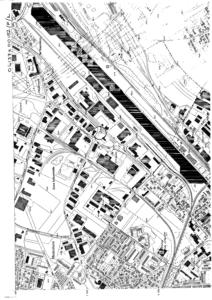

A10079.TIF PLAN DE LOCALISATION 264 Ko

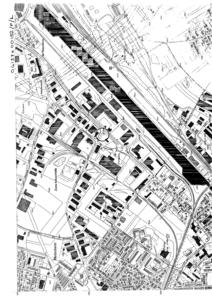

A10080.TIF PLAN DE LOCALISATION 254 Ko

Log géologique numérisé



Nombre de niveaux :

9
Profondeur Lithologie Stratigraphie
De 0 à 1,5 m REMBLAI QUATERNAIRE
De 1,5 à 2 m ARGILE, LIMON QUATERNAIRE
De 2 à 7 m GRAVIER QUATERNAIRE
De 7 à 8 m GALET QUATERNAIRE
De 8 à 10 m GALET, GRAVIER, PASSEES DE CONGLOMERAT QUATERNAIRE
De 10 à 13 m GALET ET GRAVIER QUATERNAIRE
De 13 à 17,5 m GALET, GRAVIER, RARES PASSEES D'ARGILE (DEPUIS HAUT : GALET + BLOC JUSQU'A 25 CM) QUATERNAIRE
De 17,5 à 18,5 m SABLE FIN QUATERNAIRE
De 18,5 à 20,3 m GRAVIER ET GALET QUATERNAIRE
