Dossier du sous-sol

BSS001DLVY



04218X0002/S2

Localisation

Identifiant national de l'ouvrage

BSS001DLVY

Ancien code

04218X0002/S2

Département

MAINE-ET-LOIRE (49) - SGR/PAL

Commune

FREIGNE (49144)

Nom local

S2

Numéro de carte

0421

Huitième

8X

Région naturelle

MASSIF-ARMORICAIN-NORD

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LA BELLETIERE (BELTIERE)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 339498 2287144
Lambert 2 - Centre 339498 287144
Lambert-93 389834 6722757
Système Latitude Longitude
WGS84 47.53224761 | 47° 31' 56'' N -1.12435242 | 1° 7' 27'' O

Altitude

39 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS001DLVY

Ancien code

04218X0002/S2

Nature

FORAGE

Profondeur atteinte

14.3 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

January 1, 1952

Mode d'exécution

Non renseigné

Etat de l'ouvrage

EXPLOITE, POMPE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-GEOLOGIQUE, ANALYSE-CHIMIQUE-EAU, BACTERIOLOGIE, COUPE-TECHNIQUE, PERIMETRE-PROTECTION.

Références

J. PENEAU 1941- G.LECOINTRE 1945 ET 1951-H.ETIENNE 2 12 1982- RAPP. SGR/PAL 82-33-SONDAGE EQUIPE REF.AGENCE/BASSIN SO.NA.49 144.0000 DEBIT 40M3/H, NOTICE CARTE GEOLOGIQUE J.DEPAGNE ET O.LIMASSET 1970

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

0.6 m - September 8, 1952

Coupe

Z Origine

Non renseigné

Auteur

G LECOINTRE

Date

June 25, 1953

Document(s) numérisé(s)

15 document(s)

Vignette Nom Type Poids

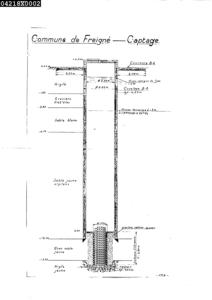

A40193.TIF COUPE TECHNIQUE 27 Ko

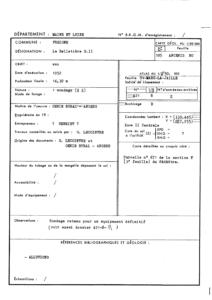

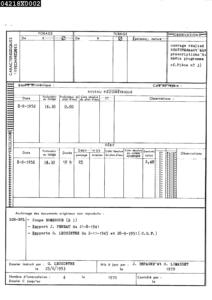

A40194.TIF RECAPITULATIF DE L'OUVRAGE 30 Ko
A40195.TIF RECAPITULATIF DE L'OUVRAGE 28 Ko

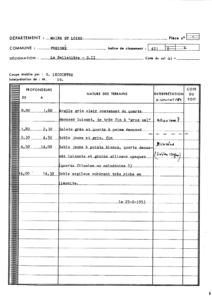

A40196.TIF COUPE GEOLOGIQUE INTERPRETEE 31 Ko

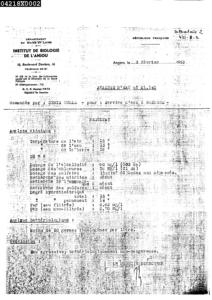

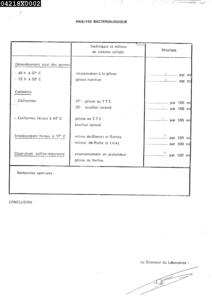

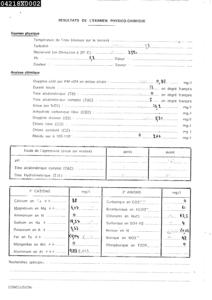

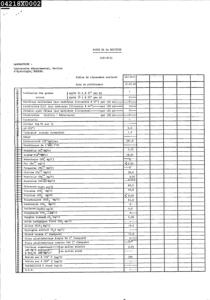

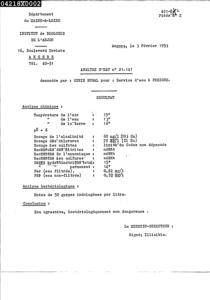

A40197.TIF ANALYSE D'EAU 212 Ko
A40198.TIF ANALYSE D'EAU 39 Ko
A40199.TIF ANALYSE D'EAU 21 Ko

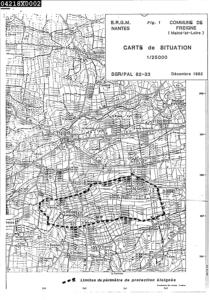

A40200.TIF PLAN DE LOCALISATION 141 Ko

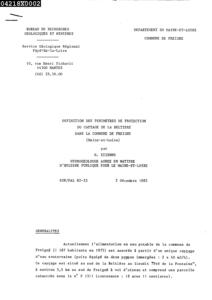

A40201.TIF PAGE DE RAPPORT 21 Ko

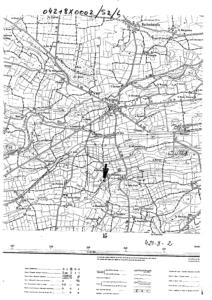

G0433837.TIF PLAN DE LOCALISATION 166 Ko
G0433838.TIF ANALYSE D'EAU 24 Ko
G0433839.TIF ANALYSE D'EAU 49 Ko
G0433840.TIF PLAN DE LOCALISATION 132 Ko
G0433841.TIF PLAN DE LOCALISATION 105 Ko

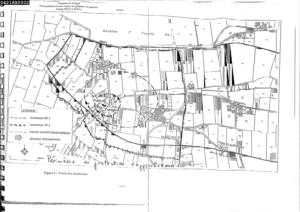

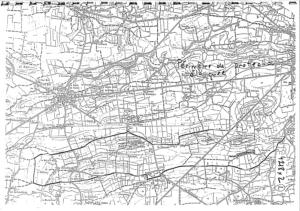

G0433842.TIF PERIM. PROTECTION : TRACE 83 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

5
Profondeur Lithologie Stratigraphie
De 0 à 1.8 m ARGILE GRIS CLAIR CONTENANT DU QUARTZ EMOUSSEE LUISANT, DETRES FIN AGROS SEL (ALLUVIONS ?) QUATERNAIRE
De 1.8 à 2.3 m GALETS GRES ET QUARTZ A PEINE EMOUSSE (ALLUVIONS ?) QUATERNAIRE
De 2.3 à 4.5 m SABLE JAUNE ET GRIS, FIN PLIOCENE
De 4.5 à 14 m SABLE JAUNE A POINTS BLANC, QUARTZ EMOUSSES LUISANTS ET GRAINS SILICEUX OPAQUES PLIOCENE
De 14 à 14.3 m SABLE ARGILEUX COHERANT TRES RICHE EN LIMONITE PLIOCENE
