Dossier du sous-sol

Identifiant national de l'ouvrage

BSS001EKRT

Ancien code - avant 2017
04444X0019

Localisation

Département

HAUT RHIN (68) - SGR/ALS

Commune

BERNWILLER (68006)

Nom local

F

Numéro de carte

0444

Huitième

4X

Région naturelle

SUNDGAU

Bassin versant

Non renseigné

Adresse ou Lieu-dit

AMMERTZWILLER

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 962050 2309760
Lambert 2 - Centre 962050 309760
Lambert-93 1012088 6740106
Système Latitude Longitude
WGS84 47.68731396 | 47° 41' 14'' N 7.16203047 | 7° 9' 43'' E

Altitude

299.2 m - Précision RNG

Description technique

Nature

FORAGE

Profondeur atteinte

18.5 m

Diamètre de l'ouvrage

900 mm

Date fin de travaux

1952-10-02 00:00:00.0

Mode d'exécution

Non renseigné

Etat de l'ouvrage

ACCES, EXPLOITE, PRELEV, AMENAGE, MESURE-REGULIERE, POMPE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

BRGM/ALSACE (ALS/6437 Rapport géologique, mars 1958) -(6/68/6/38) - (ALS/1009 PP juillet 1975)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

10.0 m - 1952-10-02 00:00:00.0

Coupe

Z Origine

299.2 - Précision : RNG

Auteur

Non renseigné

Date

1958-01-01 00:00:00.0

Document(s) numérisé(s)

13 document(s)

Vignette Nom Type Poids
A124884.TIF

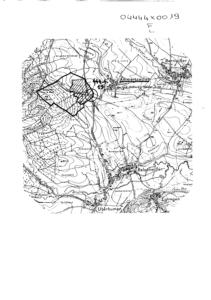

  • PLAN DE LOCALISATION
109 Ko
A91481.TIF

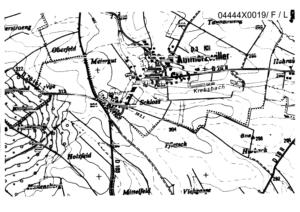

  • PLAN DE LOCALISATION
60 Ko
S199439.PDF

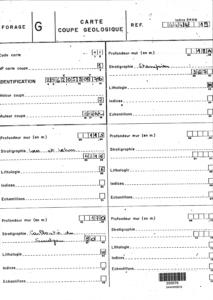

  • COUPE GEOLOGIQUE INTERPRETEE
20 Ko
T379809.TIF
  • COUPE GEOLOGIQUE INTERPRETEE
74 Ko
T379810.TIF

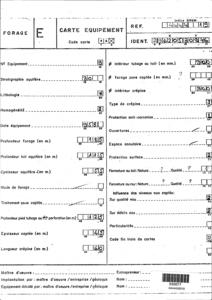

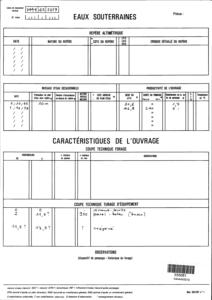

  • RECAPITULATIF DE L'OUVRAGE
93 Ko
T379811.TIF

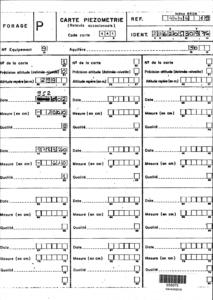

  • PIEZOMETRIE
106 Ko
T379812.TIF

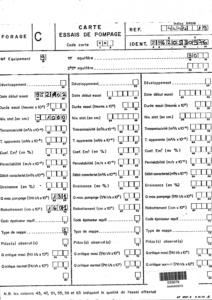

  • FICHE D'ESSAI DE DEBIT
118 Ko
T379852.TIF

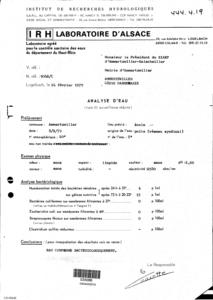

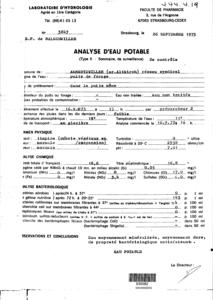

  • ANALYSE D'EAU
88 Ko
T379853.TIF

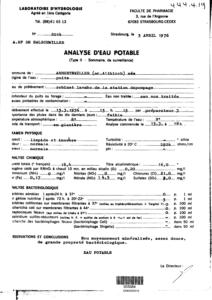

  • ANALYSE D'EAU
57 Ko
T379854.TIF
  • ANALYSE D'EAU
54 Ko
T379855.TIF

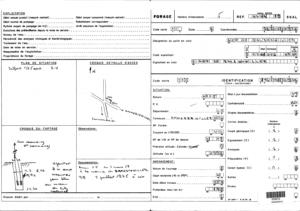

  • RECAPITULATIF DE L'OUVRAGE
39 Ko
T379922.TIF
  • RECAPITULATIF DE L'OUVRAGE
136 Ko
T379923.TIF

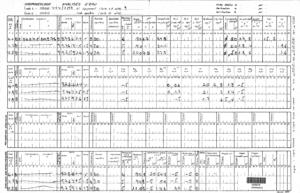

  • ANALYSE D'EAU
205 Ko

Log géologique numérisé



Nombre de niveaux :

5
Profondeur Lithologie Stratigraphie
De 0 à 4,6 m SUPERF: LIMON, JAUNE QUATERNAIRE
De 4,6 à 11,5 m SUPERF: LIMON, ROUGE QUATERNAIRE
De 11,5 à 17 m MEL/GRAVIER/SABLE/ de QUATERNAIRE a PLIOCENE
De 17 à 18,45 m ARGILE, JAUNE STAMPIEN
De 18,45 à 18,5 m ARGILE, BLEU STAMPIEN
