Dossier du sous-sol

BSS001EPLT



04456X0002/P2

Localisation

Identifiant national de l'ouvrage

BSS001EPLT

Ancien code

04456X0002/P2

Département

HAUT-RHIN (68) - SGR/ALS

Commune

JETTINGEN (68158)

Nom local

P2

Numéro de carte

0445

Huitième

6X

Région naturelle

SUNDGAU

Bassin versant

Non renseigné

Adresse ou Lieu-dit

P2 - lieu-dit Burgling

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 978720 2301240
Lambert 2 - Centre 978720 301240
Lambert-93 1028671 6731448
Système Latitude Longitude
WGS84 47.60143202 | 47° 36' 5'' N 7.37634692 | 7° 22' 34'' E

Altitude

393 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS001EPLT

Ancien code

04456X0002/P2

Nature

FORAGE

Profondeur atteinte

11.3 m

Diamètre de l'ouvrage

500 mm

Date fin de travaux

December 31, 1950

Mode d'exécution

Non renseigné

Etat de l'ouvrage

ACCES, EXPLOITE, POMPE, PRELEV, MESURE-REGULIERE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-CHIMIQUE-EAU, PLAN-SITUATION, PERIMETRE-PROTECTION.

Références

BRGM/ALSACE: ALS/4096 PP du 05/04/1990 - PP 68 SIVOM Vallée de HUNDSBACH, DUP du 07/08/1973 - CF 445-6X-0001

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

6.5 m - November 21, 1979

Coupe

Z Origine

Non renseigné

Auteur

OBERLIN (interprétation)

Date

September 9, 1972

Document(s) numérisé(s)

9 document(s)

Vignette Nom Type Poids

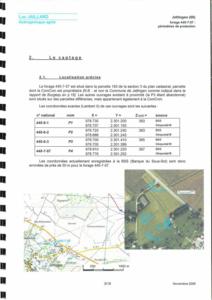

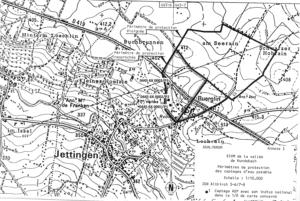

S197787.JPG PLAN DE LOCALISATION 1727 Ko
S197798.PDF COUPE TECHNIQUE 61 Ko

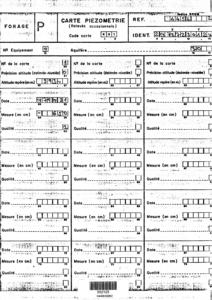

T381401.TIF PIEZOMETRIE 185 Ko
T381402.TIF DIVERS 274 Ko

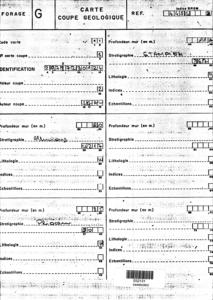

T381403.TIF COUPE GEOLOGIQUE INTERPRETEE 319 Ko

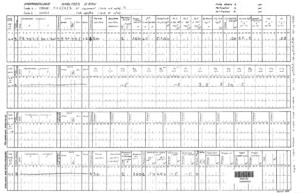

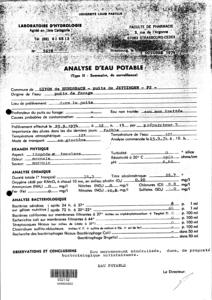

T381457.TIF ANALYSE D'EAU 129 Ko

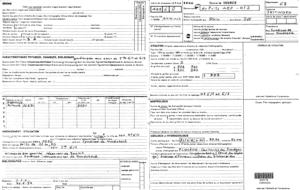

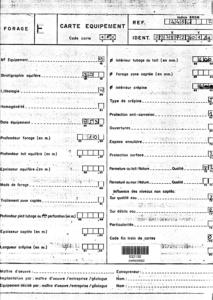

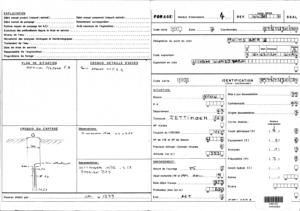

T381458.TIF RECAPITULATIF DE L'OUVRAGE 144 Ko
T381503.TIF RECAPITULATIF DE L'OUVRAGE 169 Ko
T381606.TIF ANALYSE D'EAU 275 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

9
Profondeur Lithologie Stratigraphie
De 0 à 0.2 m Terre (formation superficielle)
De 0.2 à 1.4 m Argile jaune (alluvions)
De 1.4 à 2 m Argile noire (alluvions)
De 2 à 2.2 m Argile, graveleux (alluvions)
De 2.2 à 4.5 m Gravier altéré PLIOCENE
De 4.5 à 8 m Gravier-sable PLIOCENE
De 8 à 8.5 m Gravier argileux PLIOCENE
De 8.5 à 10.8 m Gravier grossier PLIOCENE
De 10.8 à 11.3 m Argile bleu STAMPIEN
