Dossier du sous-sol

BSS001EPUT



04458X0001/KABIS

Localisation

Identifiant national de l'ouvrage

BSS001EPUT

Ancien code

04458X0001/KABIS

Département

HAUT-RHIN (68) - SGR/ALS

Commune

BLOTZHEIM (68042)

Nom local

KABIS

Numéro de carte

0445

Huitième

8X

Région naturelle

VALLEE-DU-RHIN

Bassin versant

Non renseigné

Adresse ou Lieu-dit

KABIS

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 986980 2301308
Lambert 2 - Centre 986980 301308
Lambert-93 1036925 6731445
Système Latitude Longitude
WGS84 47.59723077 | 47° 35' 50'' N 7.48601541 | 7° 29' 9'' E

Altitude

278.4 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS001EPUT

Ancien code

04458X0001/KABIS

Nature

FORAGE

Profondeur atteinte

11.9 m

Diamètre de l'ouvrage

2000 mm

Date fin de travaux

November 30, 1960

Mode d'exécution

FONCAGE,BENNE-PRENEUSE,SOUPAPE.

Etat de l'ouvrage

ACCES, EXPLOITE, POMPE, PRELEV, TUBE-METAL, MESURE-REGULIERE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

BACTERIOLOGIE, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, PLAN-SITUATION, POMPAGE-ESSAI, PRODUCTIVITE, COUPE-TECHNIQUE, PERIMETRE-PROTECTION, COUPE-GEOLOGIQUE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

4 m - November 22, 1960

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

61 document(s)

Vignette Nom Type Poids

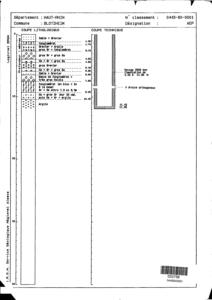

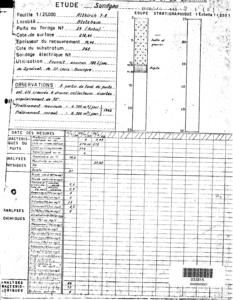

S199682.PDF COUPE GEOLOGIQUE INTERPRETEE 22 Ko

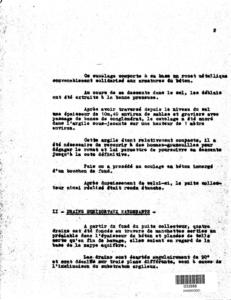

T379642.TIF PAGE DE RAPPORT 831 Ko
T379985.TIF PERIM. PROTECTION : PRESCRIPTION 50 Ko
T379986.TIF DIVERS 43 Ko
T379987.TIF DIVERS 20 Ko

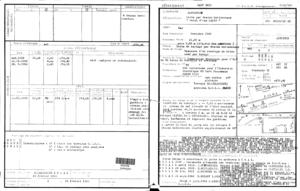

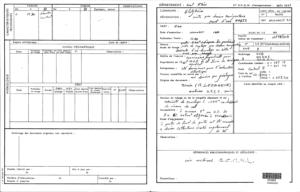

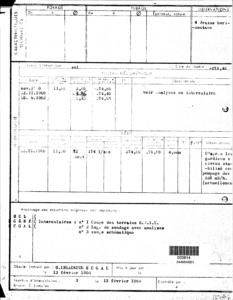

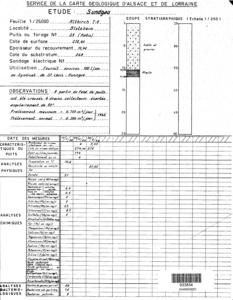

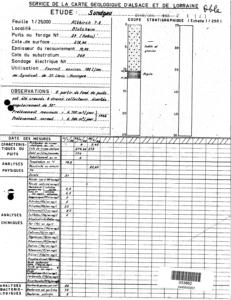

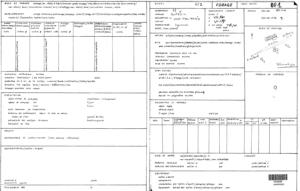

T379988.TIF RECAPITULATIF DE L'OUVRAGE 526 Ko
T379989.TIF DIVERS 29 Ko
T379990.TIF DIVERS 14 Ko
T379991.TIF DIVERS 29 Ko
T380032.TIF PERIM. PROTECTION : TRACE 244 Ko
T380033.TIF PERIM. PROTECTION : TRACE 120 Ko

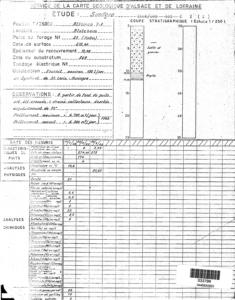

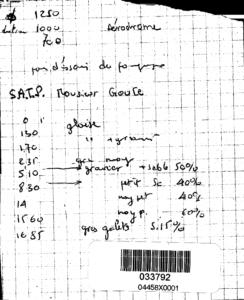

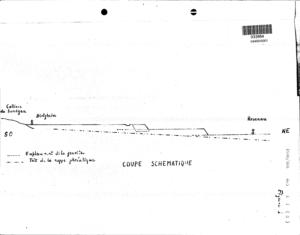

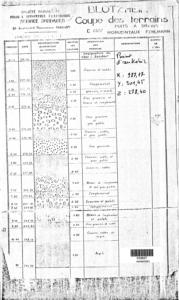

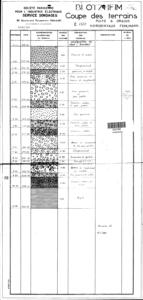

T380034.TIF COUPE GEOLOGIQUE DE CHANTIER 319 Ko

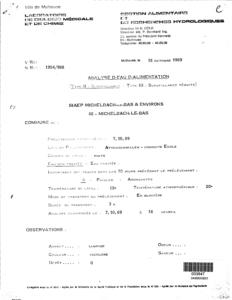

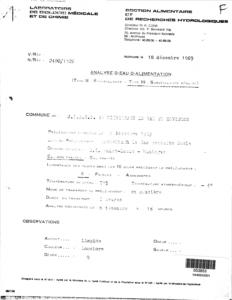

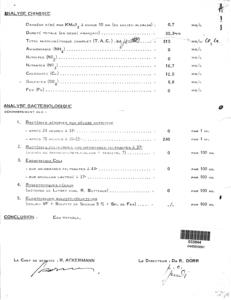

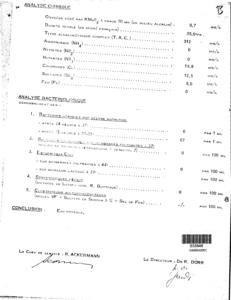

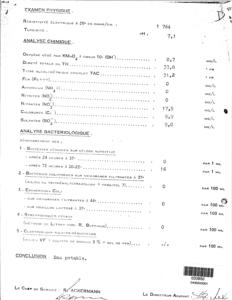

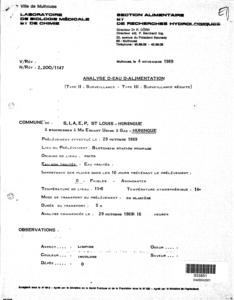

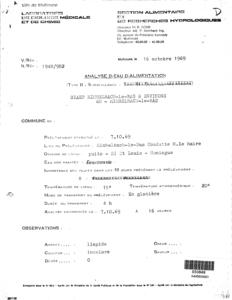

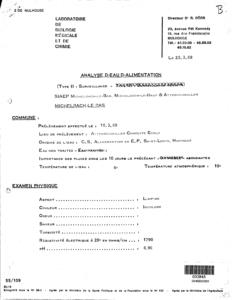

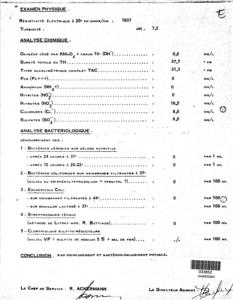

T380035.TIF ANALYSE D'EAU 43 Ko
T380036.TIF ANALYSE D'EAU 40 Ko
T380037.TIF ANALYSE D'EAU 43 Ko
T380038.TIF ANALYSE D'EAU 46 Ko
T380039.TIF ANALYSE D'EAU 45 Ko
T380040.TIF ANALYSE D'EAU 45 Ko
T380041.TIF ANALYSE D'EAU 99 Ko
T380042.TIF ANALYSE D'EAU 112 Ko
T380043.TIF ANALYSE D'EAU 54 Ko
T380044.TIF ANALYSE D'EAU 42 Ko
T380045.TIF RECAPITULATIF DE L'OUVRAGE 89 Ko
T380046.TIF RECAPITULATIF DE L'OUVRAGE 211 Ko
T380047.TIF ANALYSE D'EAU 52 Ko
T380048.TIF ANALYSE D'EAU 51 Ko

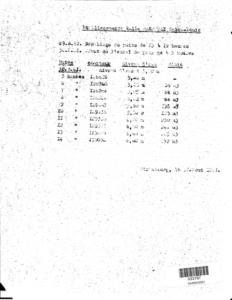

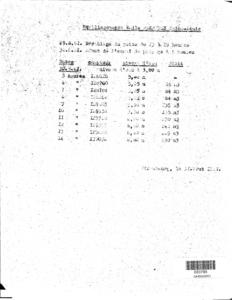

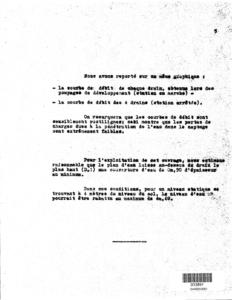

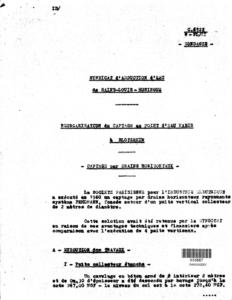

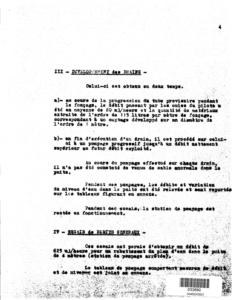

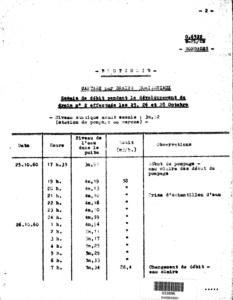

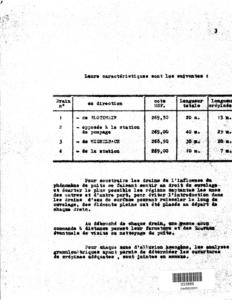

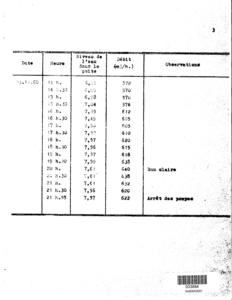

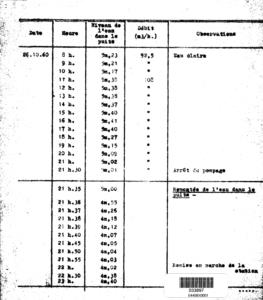

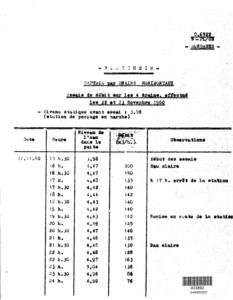

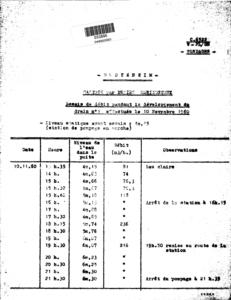

T380061.TIF PAGE DE RAPPORT 201 Ko
T380062.TIF PAGE DE RAPPORT 125 Ko
T380063.TIF PAGE DE RAPPORT 73 Ko
T380064.TIF PAGE DE RAPPORT 60 Ko
T380065.TIF PAGE DE RAPPORT 57 Ko
T380066.TIF RECAPITULATIF DE L'OUVRAGE 139 Ko
T380067.TIF RECAPITULATIF DE L'OUVRAGE 104 Ko
T380069.TIF PAGE DE RAPPORT 137 Ko
T380070.TIF PAGE DE RAPPORT 195 Ko
T380071.TIF PAGE DE RAPPORT 205 Ko
T380072.TIF PAGE DE RAPPORT 171 Ko
T380073.TIF PAGE DE RAPPORT 100 Ko
T380074.TIF PAGE DE RAPPORT 87 Ko
T380075.TIF PAGE DE RAPPORT 63 Ko
T380076.TIF PAGE DE RAPPORT 71 Ko
T380077.TIF PAGE DE RAPPORT 124 Ko
T380078.TIF DIVERS 140 Ko
T380079.TIF DIVERS 143 Ko
T380185.TIF PERIM. PROTECTION : PRESCRIPTION 38 Ko
T380186.TIF PERIM. PROTECTION : PRESCRIPTION 42 Ko
T380187.TIF PERIM. PROTECTION : PRESCRIPTION 24 Ko
T380188.TIF PERIM. PROTECTION : PRESCRIPTION 11 Ko
T380189.TIF PERIM. PROTECTION : PRESCRIPTION 37 Ko
T380190.TIF PERIM. PROTECTION : PRESCRIPTION 20 Ko
T380191.TIF PERIM. PROTECTION : PRESCRIPTION 15 Ko
T380192.TIF DIVERS 95 Ko
T380193.TIF DIVERS 75 Ko
T380194.TIF RECAPITULATIF DE L'OUVRAGE 147 Ko
T380195.TIF RECAPITULATIF DE L'OUVRAGE 156 Ko
T380196.TIF RECAPITULATIF DE L'OUVRAGE 31 Ko
T380242.TIF RECAPITULATIF DE L'OUVRAGE 87 Ko
T380243.TIF RECAPITULATIF DE L'OUVRAGE 91 Ko
T380244.TIF RECAPITULATIF DE L'OUVRAGE 88 Ko
T380245.TIF RECAPITULATIF DE L'OUVRAGE 157 Ko

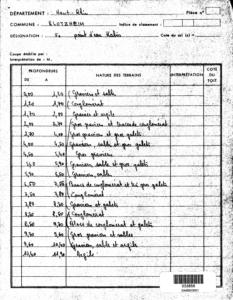

T382529.TIF COUPE GEOLOGIQUE DE CHANTIER 106 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

12
Profondeur Lithologie Stratigraphie
De 0 à 1.2 m SABLE + GRAVIER QUATERNAIRE
De 1.2 à 1.7 m CONGLOMERAT QUATERNAIRE
De 1.7 à 2.7 m GRAVIER + ARGILE GROS GRAVIER + CONGLOMERAT QUATERNAIRE
De 2.7 à 4 m GROS GRAVIER + GROS GALETS QUATERNAIRE
De 4 à 4.5 m SABLE + GRAVIER + GROS GALETS QUATERNAIRE
De 4.5 à 5.4 m GROS GRAVIER QUATERNAIRE
De 5.4 à 5.9 m SABLE + GRAVIER + GROS GALET QUATERNAIRE
De 5.9 à 6.5 m SABLE + GRAVIER QUATERNAIRE
De 6.5 à 7.5 m BANCS DE CONGLOMERAT + TRES GROS GALETS QUATERNAIRE
De 7.5 à 9.3 m CONGLOMERAT (EN BLOC + GALET A LA BASE) QUATERNAIRE
De 9.3 à 10.4 m SABLE + GROS GRAVIER (SUR 30 CM), PUIS SABLE + GRAVIER + ARGILE QUATERNAIRE
De 10.4 à 11.9 m ARGILE QUATERNAIRE
