Dossier du sous-sol

BSS001FYVD



04725X0028/F

Localisation

Identifiant national de l'ouvrage

BSS001FYVD

Ancien code

04725X0028/F

Département

HAUTE-SAONE (70) - SGR/FRC

Commune

CHARCENNE (70130)

Nom local

F

Numéro de carte

0472

Huitième

5X

Région naturelle

JURA

Bassin versant

Non renseigné

Adresse ou Lieu-dit

SUR LA CREUSE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 859710 2269350
Lambert 2 - Centre 859710 269350
Lambert-93 909482 6700611
Système Latitude Longitude
WGS84 47.37270146 | 47° 22' 21'' N 5.77655637 | 5° 46' 35'' E

Altitude

228 m - Précision ENG

Description technique

Identifiant national de l'ouvrage

BSS001FYVD

Ancien code

04725X0028/F

Nature

FORAGE

Profondeur atteinte

55.0 m

Diamètre de l'ouvrage

167 mm

Date fin de travaux

August 1, 1989

Mode d'exécution

MARTEAU-FOND.

Etat de l'ouvrage

ACCES, TUBE-PLASTIQUE, EXPLOITE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-GEOLOGIQUE, DOCUMENTATION-GEOLOGIQUE, RAPPORT-GEOLOGUE-OFFICIEL, PERIMETRE-PROTECTION, PRODUCTIVITE.

Références

P. ROSENTHAL - 29/07/1991 - "PROTECTION DU FORAGE DE SUR LA CREUSE" - RAPPORT HYDROGEOLOGIQUE PR/HS/91-07. RENSEIGNEMENTS DDASS EN 2001 AUPRÈS DE MME SANCEY ET M VARLET

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

10 m - August 1, 1990

Coupe

Z Origine

228.0 - Précision : ENG

Auteur

P. ROSENTHAL

Date

January 1, 1991

Document(s) numérisé(s)

14 document(s)

Vignette Nom Type Poids

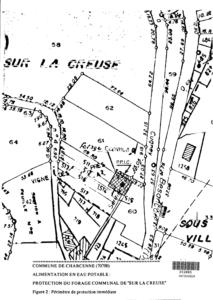

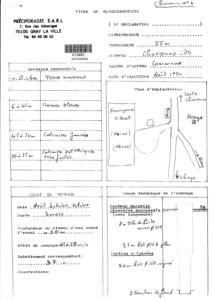

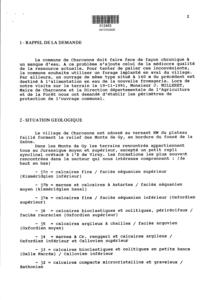

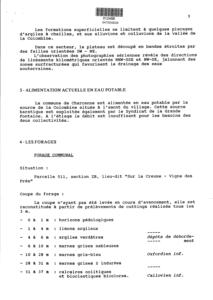

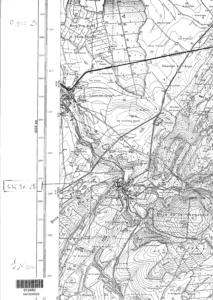

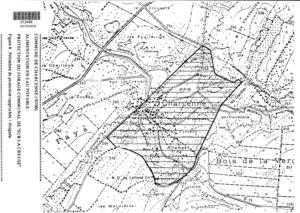

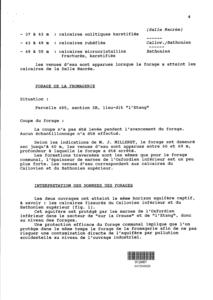

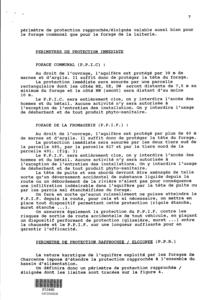

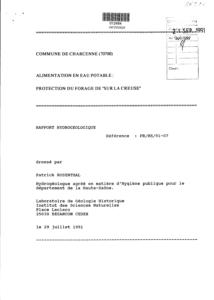

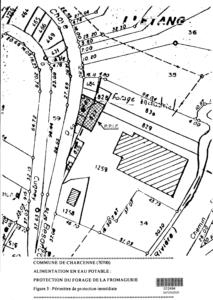

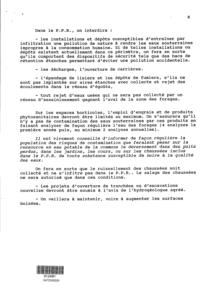

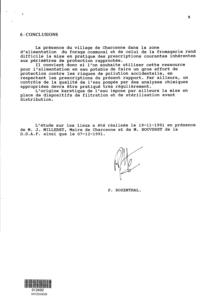

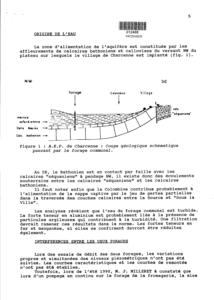

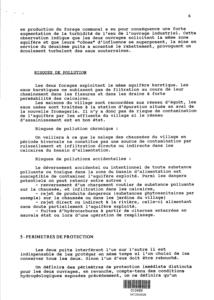

T434708.TIF PAGE DE RAPPORT 274 Ko
T434709.TIF PAGE DE RAPPORT 57 Ko
T434710.TIF PAGE DE RAPPORT 23 Ko
T434711.TIF PAGE DE RAPPORT 49 Ko
T434712.TIF PAGE DE RAPPORT 39 Ko
T434713.TIF PAGE DE RAPPORT 42 Ko
T434714.TIF PAGE DE RAPPORT 50 Ko
T434715.TIF PAGE DE RAPPORT 65 Ko
T434716.TIF PAGE DE RAPPORT 68 Ko
T434717.TIF PAGE DE RAPPORT 51 Ko
T434718.TIF PAGE DE RAPPORT 29 Ko
T434719.TIF PAGE DE RAPPORT 51 Ko
T434720.TIF PAGE DE RAPPORT 56 Ko
T434721.TIF PAGE DE RAPPORT 108 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

10
Profondeur Lithologie Stratigraphie
De 0 à 1 m TERRE VEGETALE QUATERNAIRE
De 1 à 4 m LIMONS ARGILEUX QUATERNAIRE
De 4 à 6 m ARGILES VERDATRES QUATERNAIRE
De 6 à 10 m MARNES GRISES SABLEUSES OXFORDIEN-INF-NS
De 10 à 28 m MARNES GRIS-BLEU OXFORDIEN-INF-NS
De 28 à 31 m MARNES GRISES PLUS OU MOINS INDUREES OXFORDIEN-INF-NS
De 31 à 37 m CALCAIRES OOLITHIQUES ET BIOCLASTIQUES BICOLORES CALLOVIEN
De 37 à 43 m CALCAIRE OOLITHIQUE MARSTIFIE CALLOVIEN
De 43 à 49 m CALCAIRES RUBEFIES CALLOVIEN
De 49 à 55 m CALCAIRES MICROCRISTALLINS FRACTURES KARSTIFIES BATHONIEN
