Dossier du sous-sol

Identifiant national de l'ouvrage

BSS001UUGX

Ancien code - avant 2017
07231X0011/P

Localisation

Département

ISERE (38) - SGR/RHA

Commune

GRENAY (38184)

Nom local

P

Numéro de carte

0723

Huitième

1X

Région naturelle

Non renseigné

Bassin versant

Non renseigné

Adresse ou Lieu-dit

MORELLON

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 814596 2077626
Lambert 2 - Centre 814596 77626
Lambert-93 862765 6509444
Système Latitude Longitude
WGS84 45.66515763 | 45° 39' 54'' N 5.09062443 | 5° 5' 26'' E

Altitude

223 m - Précision MNT

Description technique

Nature

PUITS

Profondeur atteinte

16.5 m

Diamètre de l'ouvrage

2000 mm

Date fin de travaux

1 janvier 1949

Mode d'exécution

Non renseigné

Etat de l'ouvrage

ACCES, MESURE, NON-EXPLOITE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

12 m - 19 août 1980

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

12 document(s)

Vignette Nom Type Poids

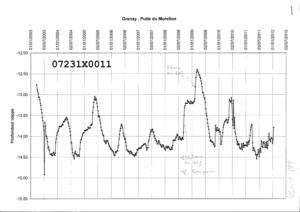

  • PIEZOMETRIE
449 Ko
  • DIVERS
724 Ko
  • DIVERS
418 Ko

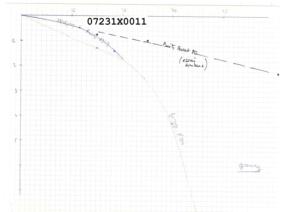

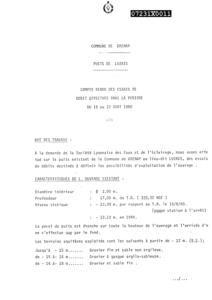

  • FICHE D'ESSAI DE DEBIT
410 Ko
  • COUPE GEOLOGIQUE DE CHANTIER
207 Ko

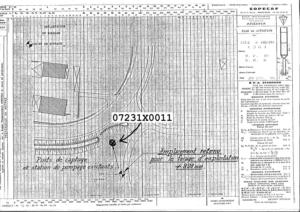

  • PLAN DE LOCALISATION
2796 Ko
U81559.TIF
  • RECAPITULATIF DE L'OUVRAGE
72 Ko
U81560.TIF

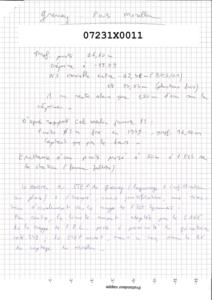

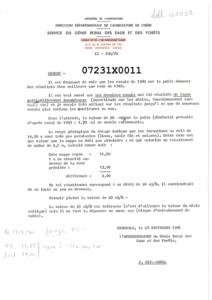

  • PAGE DE RAPPORT
10 Ko
U81561.TIF
  • PAGE DE RAPPORT
47 Ko
U81562.TIF
  • PAGE DE RAPPORT
25 Ko
U81563.TIF

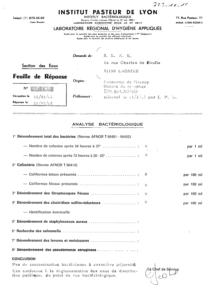

  • ANALYSE D'EAU
48 Ko
U81564.TIF

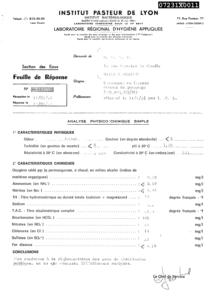

  • ANALYSE D'EAU
49 Ko

Log géologique numérisé



Nombre de niveaux :

10
Profondeur Lithologie Stratigraphie
De 0 à 4 m Terre arable graveleuse et argileuse
De 4 à 6,5 m Gravier sableux jaune légèrement argileux
De 6,5 à 7,5 m Gravier sableux jaune moins gros, légèrement argileux
De 7,5 à 8,5 m Gravier sableux jaune, sable plus fin mais propre, légèrement argileux
De 8,5 à 9 m Sable à grains moyen propre
De 9 à 10,5 m Sable fin très marneux
De 10,5 à 11 m Sable propre
De 11 à 15 m Petit gravier gris avec sable propre
De 15 à 16 m Gravier un peu marneux
De 16 à 18 m Gravier avec sable fin
