Dossier du sous-sol

BSS001UVAJ



07235X0011/F

Localisation

Identifiant national de l'ouvrage

BSS001UVAJ

Ancien code

07235X0011/F

Département

ISERE (38) - SGR/RHA

Commune

SAINT-GEORGES-D'ESPERANCHE (38389)

Nom local

F

Numéro de carte

0723

Huitième

5X

Région naturelle

BAS-DAUPHINE

Bassin versant

RHONE

Adresse ou Lieu-dit

LAFAYETTE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 812529 2069191
Lambert 2 - Centre 812529 69191
Lambert-93 860628 6501034
Système Latitude Longitude
WGS84 45.58996582 | 45° 35' 23'' N 5.06036946 | 5° 3' 37'' E

Altitude

291 m - Précision EPD

Description technique

Identifiant national de l'ouvrage

BSS001UVAJ

Ancien code

07235X0011/F

Nature

FORAGE

Profondeur atteinte

56.0 m

Diamètre de l'ouvrage

315 mm

Date fin de travaux

December 7, 1988

Mode d'exécution

BATTAGE.

Etat de l'ouvrage

CREPINE, MASSIF-GRAVIER, TUBE-METAL.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

RAPPORT-GEOLOGUE-OFFICIEL, COUPE-GEOLOGIQUE, PLAN-SITUATION, PERIMETRE-PROTECTION, POMPAGE-ESSAI, COUPE-TECHNIQUE.

Références

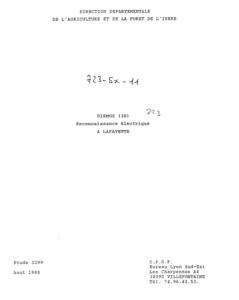

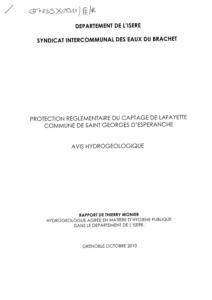

RAPPORT HYDROGEOLOGUE AGREE R. MICHEL DU 20.10.1989 - ETUDE CPGT N. 3299 DU 08/88 (LANTIER),RAPP PROTECTION CAPTAGE DE LAFAYETTE PAR MONIER 10/2010

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

34.7 m - December 16, 1988

Coupe

Z Origine

291.0 - Précision : EPD

Auteur

SRCE CLAUSSE

Date

Non renseigné

Document(s) numérisé(s)

8 document(s)

Vignette Nom Type Poids

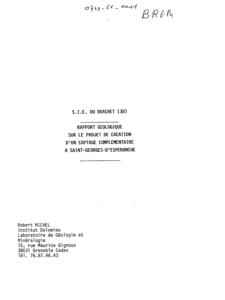

B214124.TIF PAGE DE RAPPORT 15 Ko
S269174.PDF ANALYSE D'EAU 1282 Ko
U81997.TIF PAGE DE RAPPORT 8 Ko
U81998.TIF PAGE DE RAPPORT 8 Ko

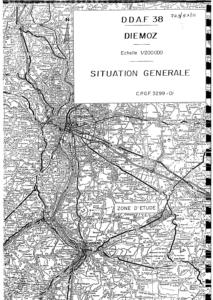

U81999.TIF PLAN DE LOCALISATION 158 Ko

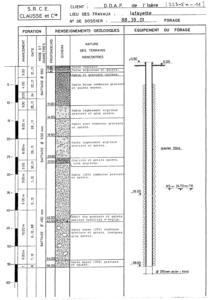

U82000.TIF RECAPITULATIF DE L'OUVRAGE 63 Ko

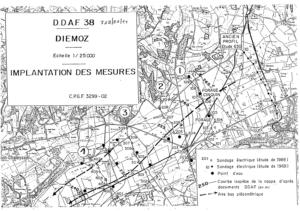

U82001.TIF PLAN DE LOCALISATION 257 Ko

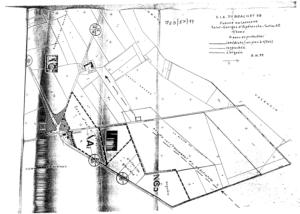

U82002.TIF PLAN DE LOCALISATION 157 Ko

Log géologique numérisé

Nombre de passes :

12 - Afficher le log validé

Nombre de niveaux :

12
Profondeur Lithologie Stratigraphie
De 0 à 0.5 m TERRE VEGETALE
De 0.5 à 1 m TERRE ARGILEUSE ET GALETS.
De 1 à 1.8 m SABLE ET GRAVIERS TERREUX. QUATERNAIRE
De 1.8 à 11 m ALLUVIONS: SABLE ET GRAVIERS BEIGE, GALETS MOYENS. QUATERNAIRE
De 11 à 14.5 m ALLUVIONS: SABLE LEGEREMENT ARGILEUX, GRAVIERS ET GROS GALETS. QUATERNAIRE
De 14.5 à 19.5 m ALLUVIONS: SABLE AVEC NOMBREUX GRAVIERS ET GALETS. QUATERNAIRE
De 19.5 à 25.5 m ALLUVIONS: SABLE LEGEREMENT ARGILEUX, GRAVIERS ET GALETS. QUATERNAIRE
De 25.5 à 27 m ALLUVIONS: GRAVIERS ET GALETS TRES ARGILEUX . QUATERNAIRE
De 27 à 42.5 m ALLUVIONS: SABLE(20%), NOMBREUX GRAVIERS ET GALETS . QUATERNAIRE
De 42.5 à 43.5 m ALLUVIONS: SABLE, NOMBREUX GRAVIERS ET GALETS, PETITES LENTILLES D'ARGILE. QUATERNAIRE
De 43.5 à 54 m ALLUVIONS: SABLE MOYEN(20%), NOMBREUX GRAVIERS ET GALETS, QUELQUES GROS GALETS. QUATERNAIRE
De 54 à 56 m ALLUVIONS: SABLE MOYEN(30%), GRAVIERS ET GALETS. QUATERNAIRE
