Dossier du sous-sol

BSS001WDUB



07598X0009/F2

Localisation

Identifiant national de l'ouvrage

BSS001WDUB

Ancien code

07598X0009/F2

Département

DORDOGNE (24) - SGR/AQI

Commune

TOURTOIRAC (24555)

Nom local

F2

Numéro de carte

0759

Huitième

8X

Région naturelle

POITOU-CHARENTES-PERIGORD

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LA ROUGERIE

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 500422 2028917
Lambert 3 - Sud 500438 328950
Lambert-93 548485 6463430
Système Latitude Longitude
WGS84 45.25353825 | 45° 15' 12'' N 1.06828099 | 1° 4' 5'' E

Altitude

155 m - Précision M01

Description technique

Identifiant national de l'ouvrage

BSS001WDUB

Ancien code

07598X0009/F2

Nature

FORAGE

Profondeur atteinte

120.0 m

Diamètre de l'ouvrage

316 mm

Date fin de travaux

July 18, 1991

Mode d'exécution

MARTEAU-FOND.

Etat de l'ouvrage

EXPLOITE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

PLAN-SITUATION, COUPE-GEOLOGIQUE, COUPE-TECHNIQUE, POMPAGE-ESSAI, POMPAGE-ESSAI-PIEZO, ANALYSE-PHYSIQUE-EAU, CHIMIE-EAU, BACTERIOLOGIE, HYDROCHIMIE-TRACES, DIAGRAPHIE, DOCUMENTATION-HYDROGEOLOGIQUE.

Références

F2 (AU LIAS) EXECUTE A 3,6 M DE F1 (AU DOGGER).RAPPORT B.ANGELI 1988 ET 1991 OUVRAGE NIVELE (GN24)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

19.2 m - July 11, 1991

Coupe

Z Origine

155.0 - Précision : EPD

Auteur

B.ANGELI

Date

Non renseigné

Document(s) numérisé(s)

42 document(s)

Vignette Nom Type Poids

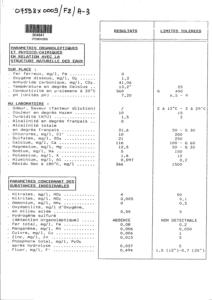

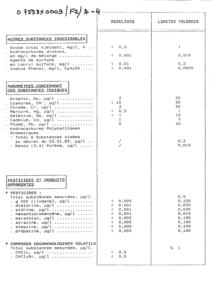

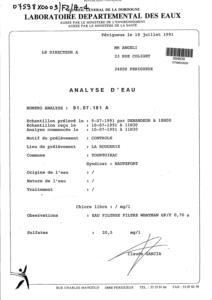

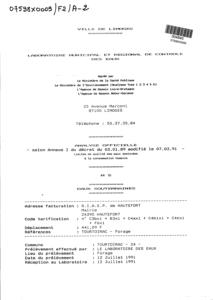

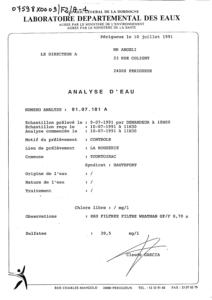

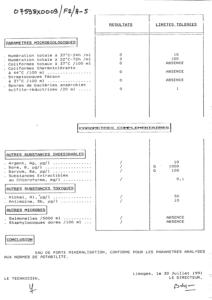

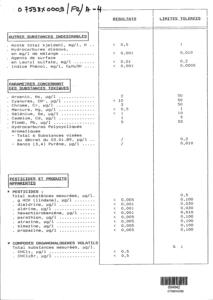

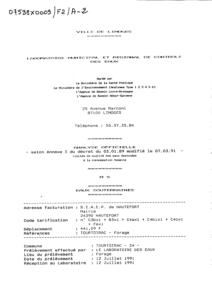

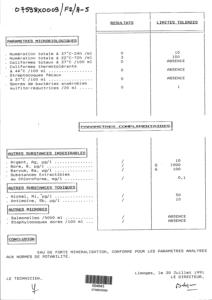

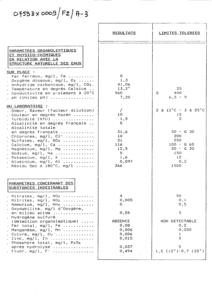

A18302.TIF ANALYSE D'EAU 25 Ko
A18303.TIF ANALYSE D'EAU 24 Ko
A18304.TIF ANALYSE D'EAU 38 Ko
A18305.TIF ANALYSE D'EAU 33 Ko
A18306.TIF ANALYSE D'EAU 30 Ko
A18307.TIF ANALYSE D'EAU 18 Ko

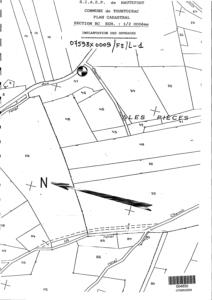

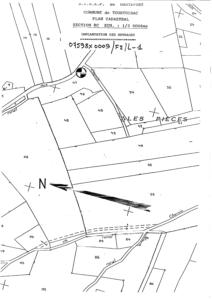

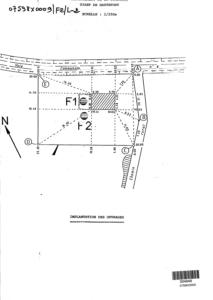

A18308.TIF PLAN DE LOCALISATION 33 Ko

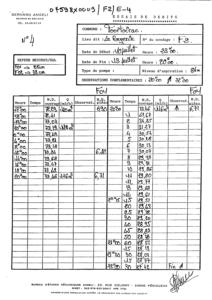

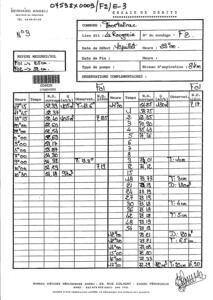

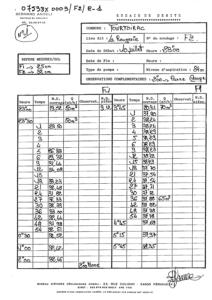

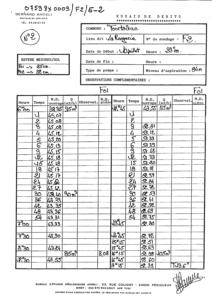

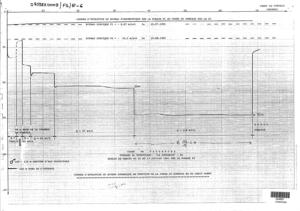

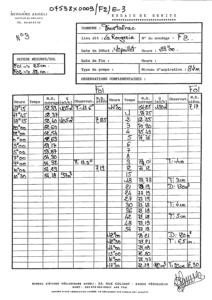

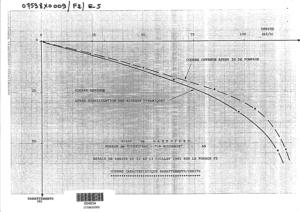

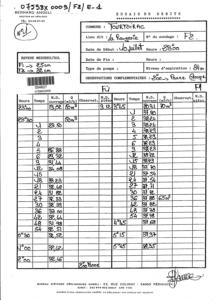

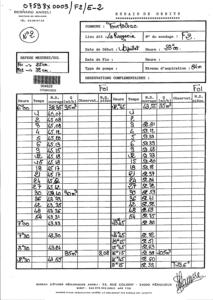

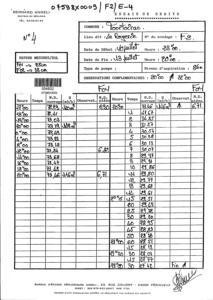

A18309.TIF FICHE D'ESSAI DE DEBIT 54 Ko
A18310.TIF FICHE D'ESSAI DE DEBIT 55 Ko
A18311.TIF FICHE D'ESSAI DE DEBIT 54 Ko
A18312.TIF FICHE D'ESSAI DE DEBIT 53 Ko
A18313.TIF FICHE D'ESSAI DE DEBIT 229 Ko

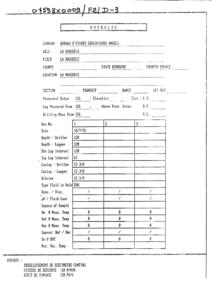

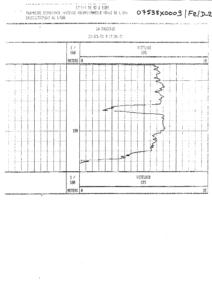

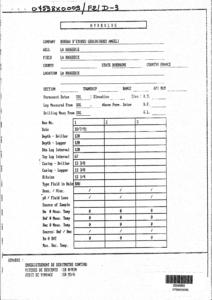

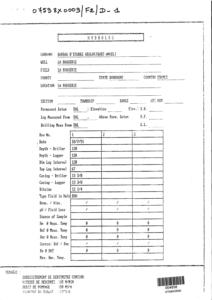

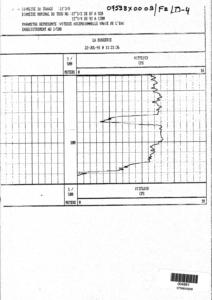

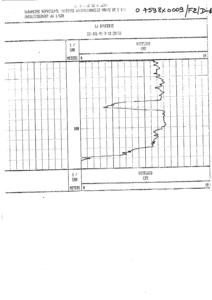

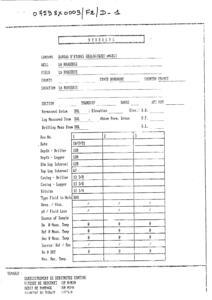

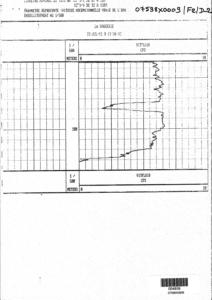

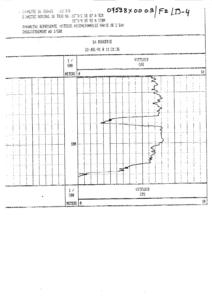

A18314.TIF DIAGRAPHIE 36 Ko
A18315.TIF DIAGRAPHIE 38 Ko
A18316.TIF DIAGRAPHIE 32 Ko
A18317.TIF DIAGRAPHIE 40 Ko
A18318.TIF DIAGRAPHIE 34 Ko
A18319.TIF DIAGRAPHIE 40 Ko
A18665.TIF FICHE D'ESSAI DE DEBIT 328 Ko

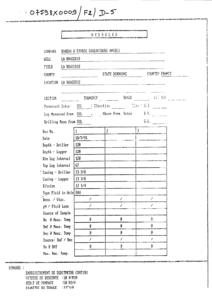

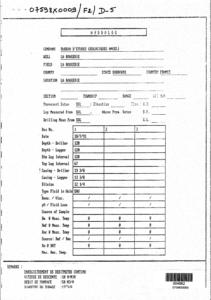

A18666.TIF RECAPITULATIF DE L'OUVRAGE 168 Ko

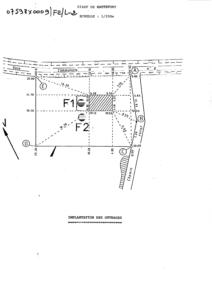

T163646.TIF PLAN DE LOCALISATION 27 Ko

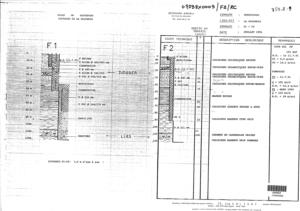

T163647.TIF COUPE TECHNIQUE 40 Ko

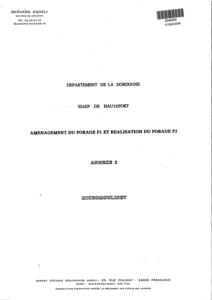

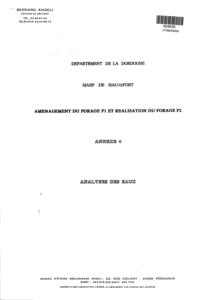

T163648.TIF PAGE DE RAPPORT 16 Ko
T163649.TIF FICHE D'ESSAI DE DEBIT 53 Ko
T163650.TIF PAGE DE RAPPORT 14 Ko
T163651.TIF ANALYSE D'EAU 35 Ko
T163652.TIF ANALYSE D'EAU 35 Ko
T163653.TIF ANALYSE D'EAU 52 Ko
T163654.TIF ANALYSE D'EAU 45 Ko
T163655.TIF ANALYSE D'EAU 43 Ko
T163656.TIF FICHE D'ESSAI DE DEBIT 74 Ko
T163657.TIF FICHE D'ESSAI DE DEBIT 72 Ko
T163658.TIF FICHE D'ESSAI DE DEBIT 73 Ko
T163659.TIF FICHE D'ESSAI DE DEBIT 71 Ko
T163701.TIF FICHE D'ESSAI DE DEBIT 290 Ko
T163705.TIF FICHE D'ESSAI DE DEBIT 392 Ko
T163706.TIF RECAPITULATIF DE L'OUVRAGE 216 Ko
T163708.TIF DIAGRAPHIE 160 Ko
T163709.TIF FICHE D'ESSAI DE DEBIT 155 Ko
T163710.TIF DIAGRAPHIE 177 Ko
T163711.TIF FICHE D'ESSAI DE DEBIT 154 Ko
T163712.TIF DIAGRAPHIE 184 Ko

Log géologique numérisé

Nombre de passes :

10 - Afficher le log validé

Nombre de niveaux :

6
Profondeur Lithologie Stratigraphie
De 0 à 43 m CALCAIRE OOLITHIQUE BEIGE ET DOLOMITIQUE BAJOCIEN
De 43 à 67 m MARNE NOIRE TOARCIEN
De 67 à 75 m CALCAIRE GRESEUX BEIGE A ROUX LIAS
De 75 à 107 m CALCAIRE MARNEUX FIN GRIS LIAS
De 107 à 115 m DOLOMIE ET CARGNEULE GRISES LIAS
De 115 à 120 m CALCAIRE MARNEUX GRIS SOMBRE LIAS
