Dossier du sous-sol

BSS002GQNG



09908X0200/P

Localisation

Identifiant national de l'ouvrage

BSS002GQNG

Ancien code

09908X0200/P

Département

HERAULT (34) - SGR/LRO

Commune

MAUGUIO (34154)

Nom local

P

Numéro de carte

0990

Huitième

8X

Région naturelle

BAS-LANGUEDOC

Bassin versant

Non renseigné

Adresse ou Lieu-dit

VAUGUIERES - STATION DE POMPAGE - PUITS F1

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 730178 1843927
Lambert 3 - Sud 729984 144088
Lambert-93 776446 6276706
Système Latitude Longitude
WGS84 43.58529616 | 43° 35' 7'' N 3.94624815 | 3° 56' 46'' E

Altitude

4.61 m - Précision RNG

Description technique

Identifiant national de l'ouvrage

BSS002GQNG

Ancien code

09908X0200/P

Nature

PUITS

Profondeur atteinte

9.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

January 2, 1941

Mode d'exécution

Non renseigné

Etat de l'ouvrage

ACCES, EXPLOITE, POMPE, PAROI-BETON, CREPINE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

Non renseigné

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

MATERIEL-POMPAGE, PRODUCTION, CARACTERISTIQUES-CREPINE, COUPE-TECHNIQUE, PLAN-SITUATION.

Références

VOIR DOSSIERS 09908X0201, 551, 552, 553 ET 09915X0165. JOSEPH C. 26/04/84. DDASS 1207 - A.PAPPALARDO 04/2009 - RAP. A.PAPPALARDO MODIFIE 06/2010

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

Non renseigné

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

22 document(s)

Vignette Nom Type Poids
B75819.TIF RECAPITULATIF DE L'OUVRAGE 1438 Ko

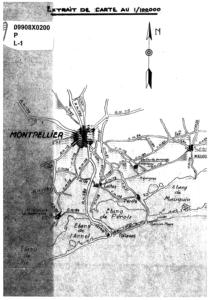

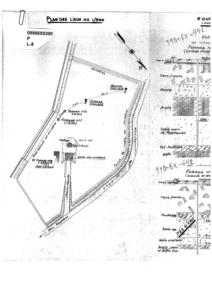

B75820.TIF PLAN DE LOCALISATION 749 Ko
B75978.TIF PLAN DE LOCALISATION 383 Ko

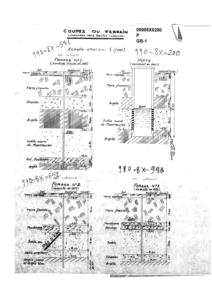

B75979.TIF COUPE GEOLOGIQUE DE CHANTIER 437 Ko

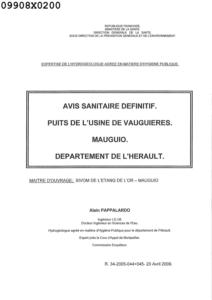

S12068.JPG PAGE DE RAPPORT 195 Ko

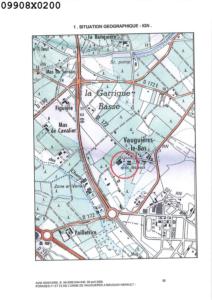

S12069.JPG PLAN DE LOCALISATION 410 Ko

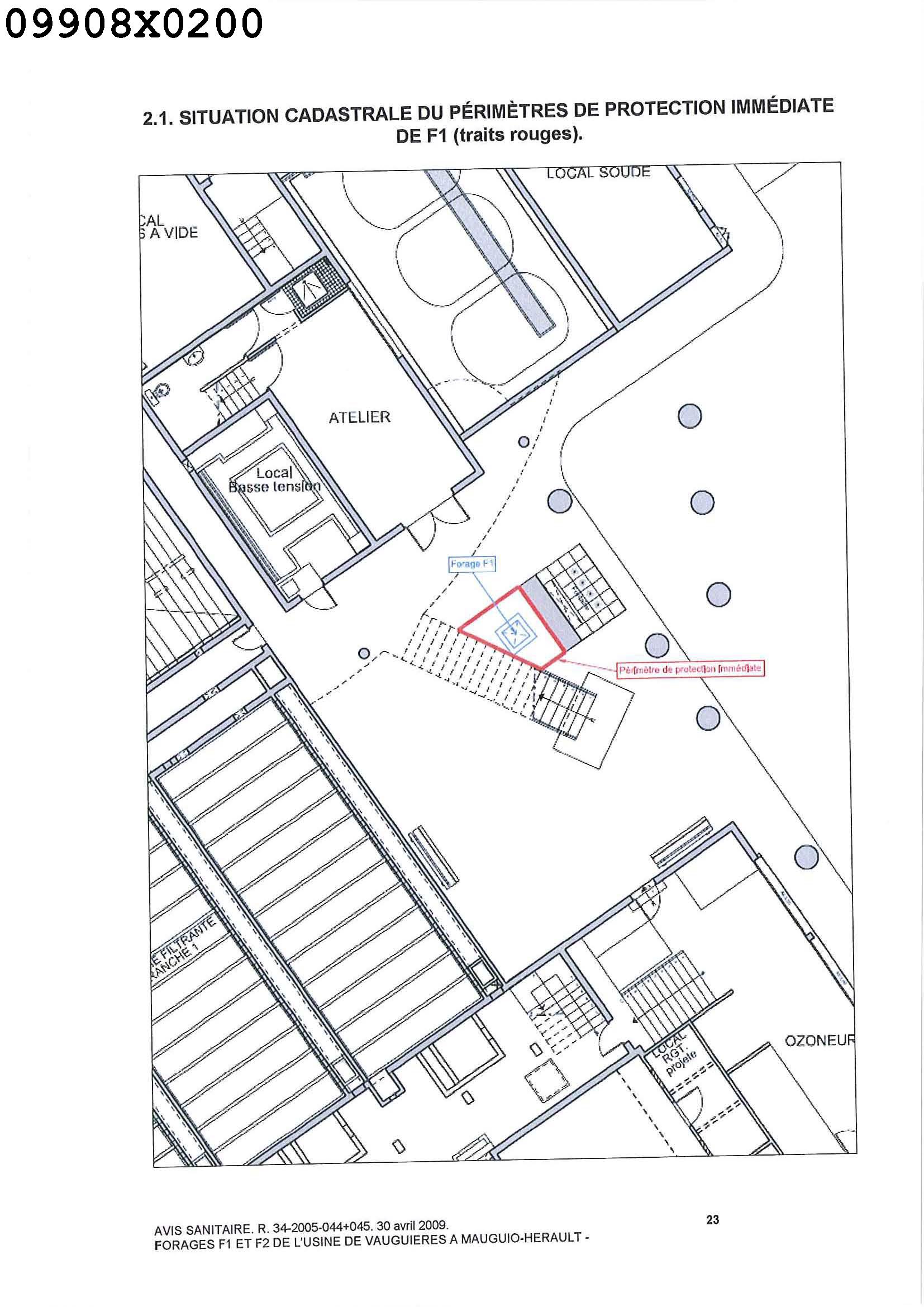

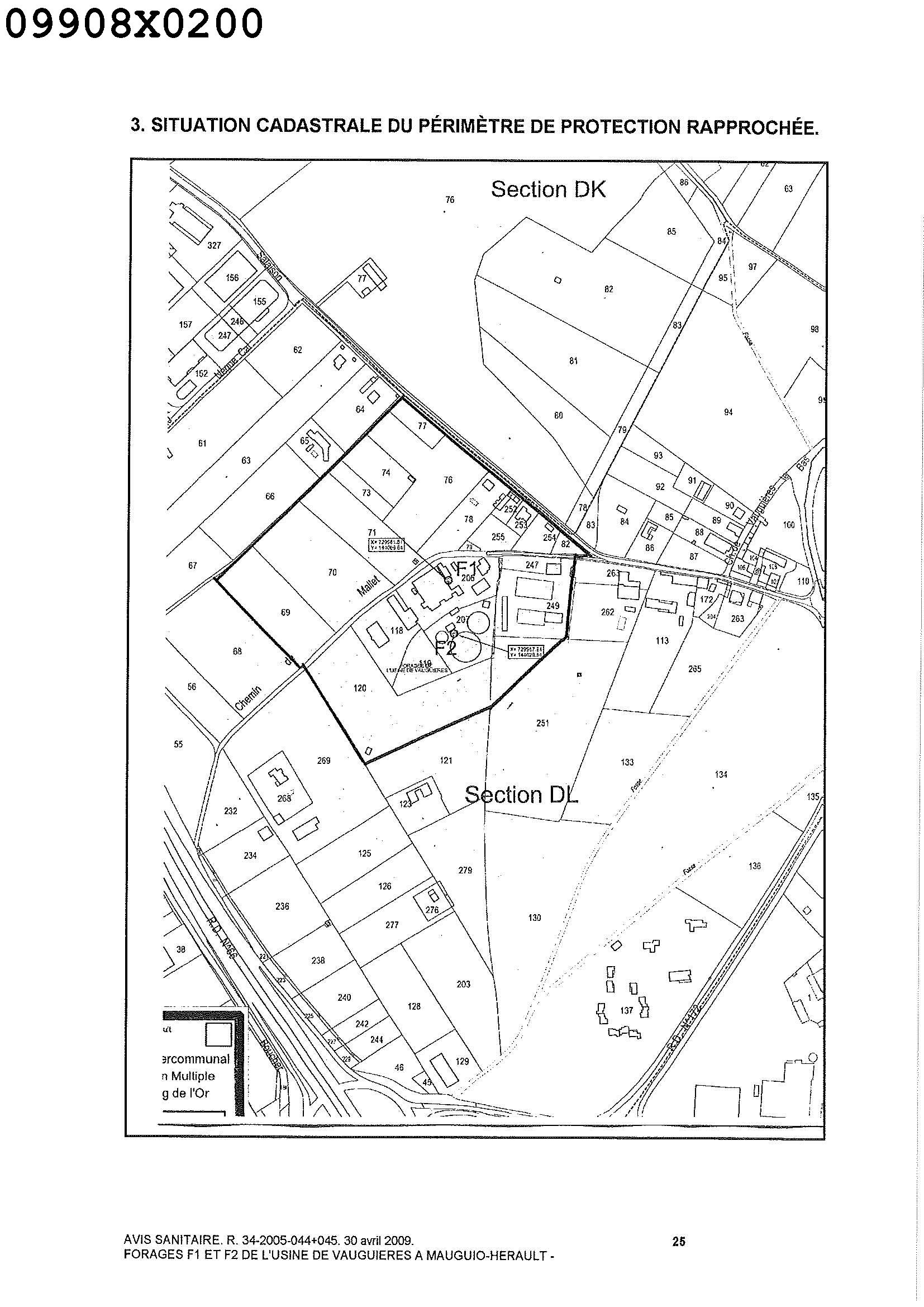

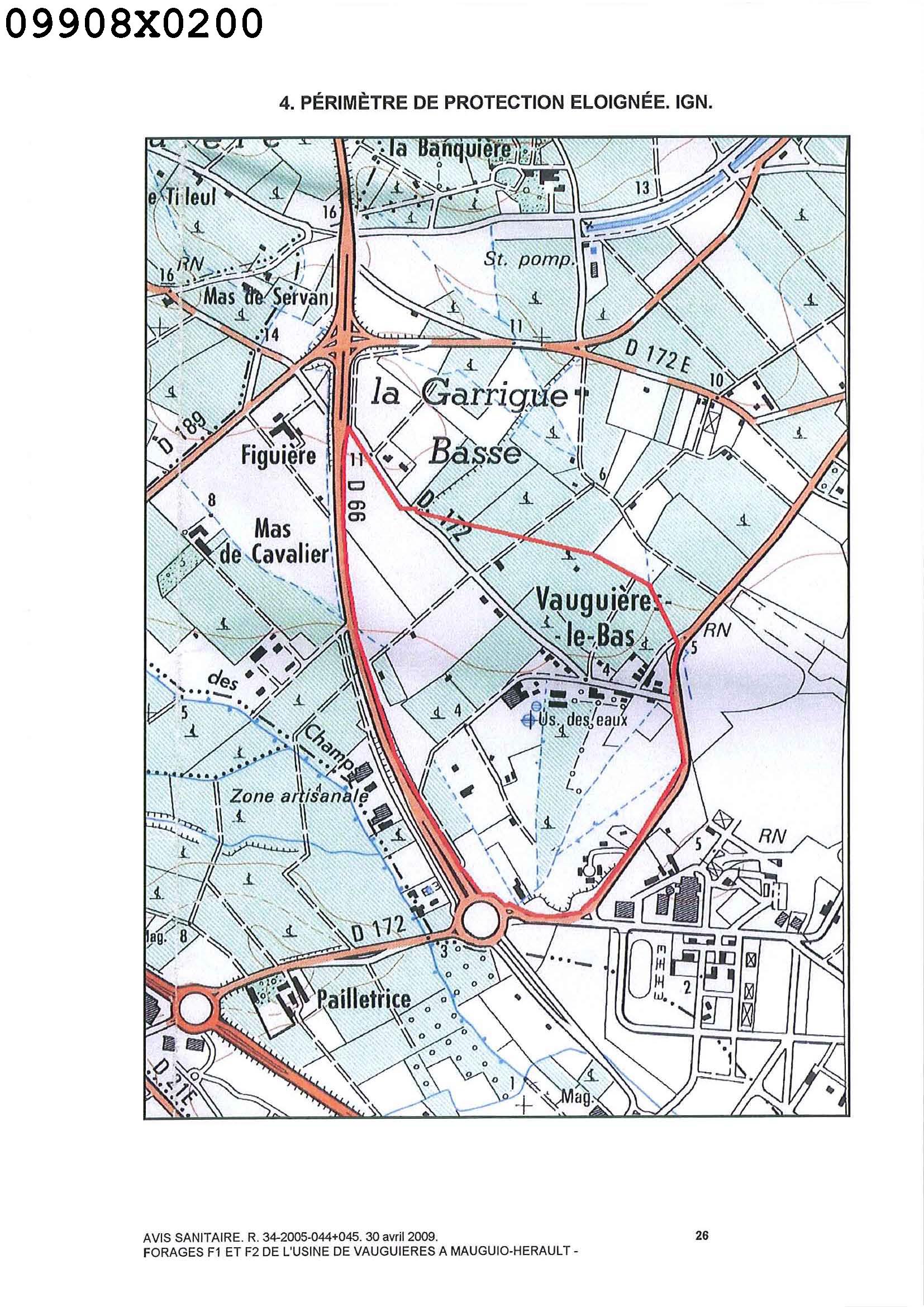

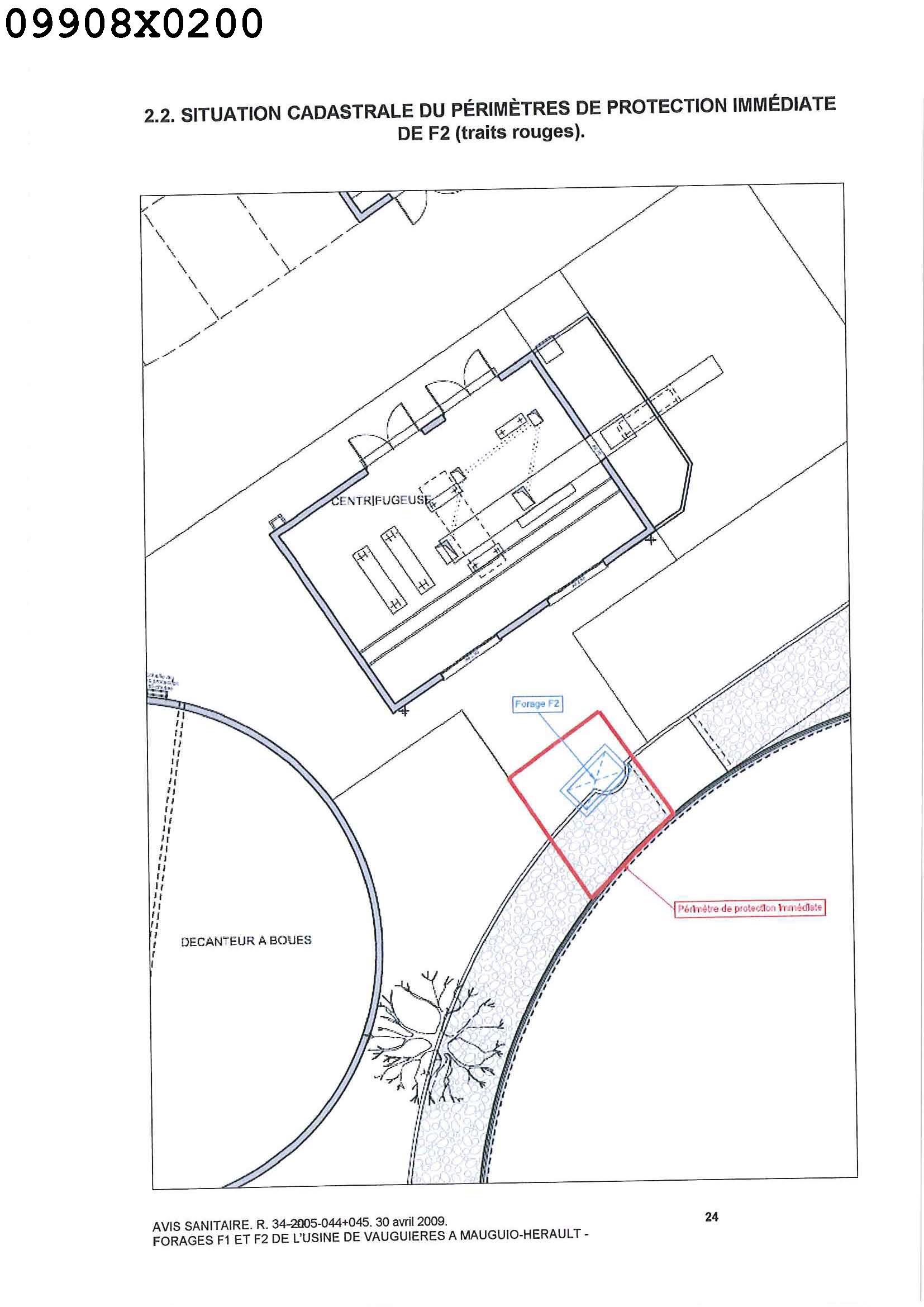

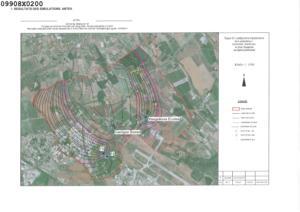

S12070.JPG PERIM. PROTECTION : PRESCRIPTION 283 Ko
S12071.JPG PERIM. PROTECTION : PRESCRIPTION 198 Ko
S12072.JPG PERIM. PROTECTION : PRESCRIPTION 347 Ko
S12073.JPG PERIM. PROTECTION : PRESCRIPTION 408 Ko

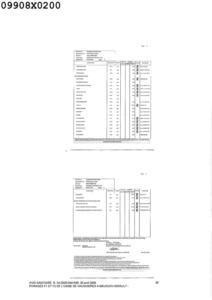

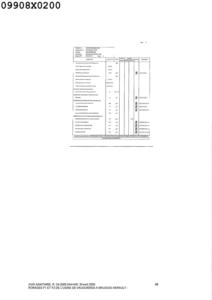

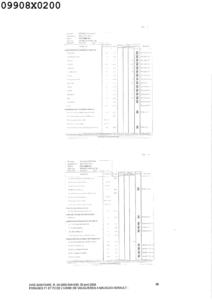

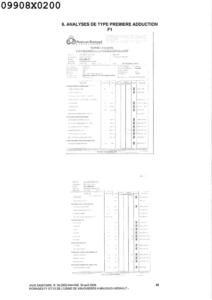

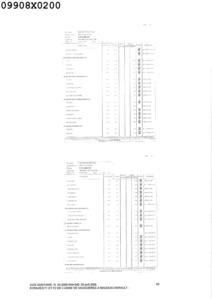

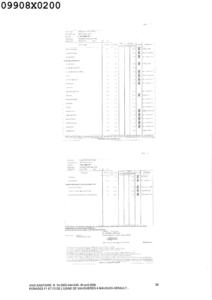

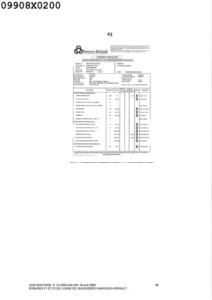

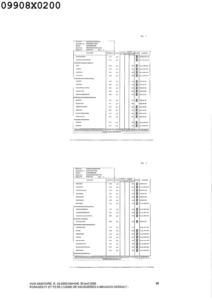

S12074.JPG ANALYSE D'EAU 195 Ko
S12075.JPG ANALYSE D'EAU 176 Ko
S12076.JPG ANALYSE D'EAU 188 Ko
S12077.JPG ANALYSE D'EAU 180 Ko
S12078.JPG ANALYSE D'EAU 157 Ko
S12079.JPG ANALYSE D'EAU 188 Ko
S12080.JPG ANALYSE D'EAU 124 Ko
S12081.JPG ANALYSE D'EAU 184 Ko
S12082.JPG ANALYSE D'EAU 195 Ko
S12084.JPG DIVERS 515 Ko

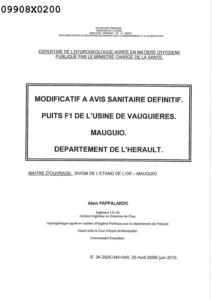

S45707.JPG PAGE DE RAPPORT 207 Ko

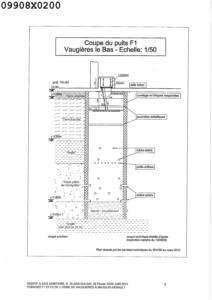

S45708.JPG COUPE TECHNIQUE 254 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

5
Profondeur Lithologie Stratigraphie
De 0 à 0.5 m TERRE VEGETALE QUATERNAIRE
De 0.5 à 3.5 m TERRE FRANCHE QUATERNAIRE
De 3.5 à 5.1 m ARGILE QUATERNAIRE
De 5.1 à 8.7 m SABLE MARIN DE MONTPELLIER ASTIEN
De 8.7 à 9 m ARGILE (PLUS DE 16 M D'EPAISSEUR ?) ASTIEN
