Dossier du sous-sol

Identifiant national de l'ouvrage

BSS002HWPR

Ancien code - avant 2017
10101B0039/S

Localisation

Département

HAUTE GARONNE (31) - SGR/MPY

Commune

RAMONVILLE SAINT AGNE (31446)

Nom local

S

Numéro de carte

1010

Huitième

1X

Région naturelle

MOLLASSES

Bassin versant

Non renseigné

Adresse ou Lieu-dit

DEVIATION DU CANAL DU MIDI - PONT DE MADRON (S.1)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 531505 1838467
Lambert 3 - Sud 531610 138680
Lambert-93 577950 6272921
Système Latitude Longitude
WGS84 43.54487554 | 43° 32' 41'' N 1.49026338 | 1° 29' 24'' E

Altitude

146 m - Précision EPD

Description technique

Nature

FORAGE

Profondeur atteinte

8.0 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

1 septembre 1966

Mode d'exécution

MOTO-TARIERE.

Etat de l'ouvrage

ACCES, MESURE, TUBE-METAL.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

CANAL,FLUCTUATION-NAPPE,PARAMETRES-HYDRAULIQUES.

Gisement

Non renseigné

Références

RAPPORT BRGM DSGR 66 A 74 RAPPORT LRPC 6704 31T216 (VOIR DOSSIER 10101B0043)

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

2,7 m - 27 septembre 1966

Coupe

Z Origine

146.0 - Précision : EPD

Auteur

VERNET

Date

1 janvier 1966

Document(s) numérisé(s)

20 document(s)

Vignette Nom Type Poids
A62418.TIF

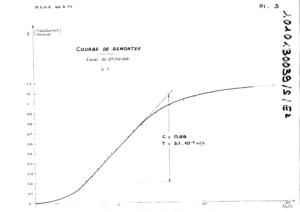

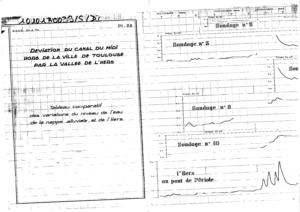

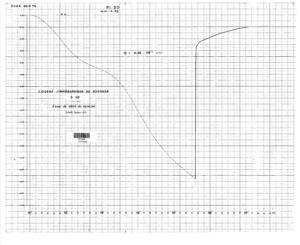

  • FICHE D'ESSAI DE DEBIT
11 Ko
A62419.TIF

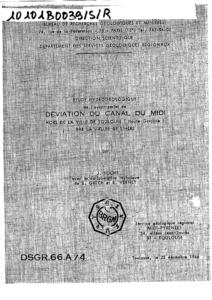

  • PAGE DE RAPPORT
450 Ko
A62445.TIF

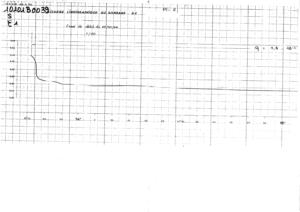

  • FICHE D'ESSAI DE DEBIT
100 Ko
A62446.TIF
  • DIVERS
140 Ko
A62447.TIF

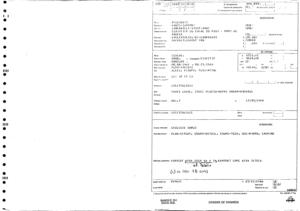

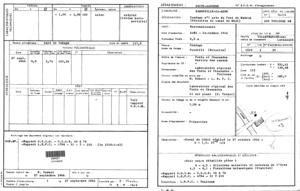

  • RECAPITULATIF DE L'OUVRAGE
63 Ko
M614705.TIF
  • RECAPITULATIF DE L'OUVRAGE
39 Ko
M614708.TIF

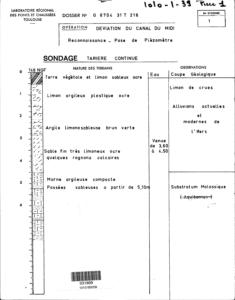

  • COUPE GEOLOGIQUE DE CHANTIER
195 Ko
M614710.TIF

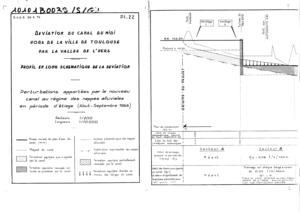

  • COUPE GEOLOGIQUE INTERPRETEE
217 Ko
T227431.TIF
  • COUPE GEOLOGIQUE INTERPRETEE
33 Ko
T227514.TIF
  • RECAPITULATIF DE L'OUVRAGE
97 Ko
T227515.TIF

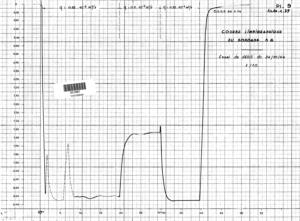

  • FICHE D'ESSAI DE DEBIT
419 Ko
T229099.TIF
  • FICHE D'ESSAI DE DEBIT
717 Ko
T229843.TIF
  • RECAPITULATIF DE L'OUVRAGE
227 Ko
T229844.TIF
  • FICHE D'ESSAI DE DEBIT
327 Ko
T229845.TIF
  • FICHE D'ESSAI DE DEBIT
658 Ko
T229846.TIF
  • FICHE D'ESSAI DE DEBIT
931 Ko
T229847.TIF
  • FICHE D'ESSAI DE DEBIT
561 Ko
T229848.TIF
  • RECAPITULATIF DE L'OUVRAGE
1303 Ko
T229849.TIF

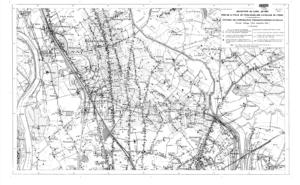

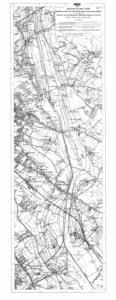

  • PLAN DE LOCALISATION
752 Ko
T229850.TIF
  • PLAN DE LOCALISATION
679 Ko

Log géologique numérisé



Nombre de niveaux :

6
Profondeur Lithologie Stratigraphie
De 0 à 0,55 m SUPERF: PRE/TERRE/LIMON, SABLEUX OCRE/ QUATERNAIRE
De 0,55 à 2,1 m ALLUV: LIMON, ARGILEUX MOU OCRE QUATERNAIRE
De 2,1 à 2,8 m ALLUV: ARGILE, LIMONEUX SABLEUX BRUN VERT QUATERNAIRE
De 2,8 à 4,5 m ALLUV: SABLE, FIN LIMONEUX OCRE QUATERNAIRE
De 4,5 à 5,1 m MARNE, ARGILEUX COMPACT STAMPIEN
De 5,1 à 8 m PRE/MARNE, ARGILEUX COMPACT/ SABLE, EN-PASSEE/ STAMPIEN
