Dossier du sous-sol

Identifiant national de l'ouvrage

BSS002HWPS

Ancien code - avant 2017
10101B0040/S

Localisation

Département

HAUTE GARONNE (31) - SGR/MPY

Commune

RAMONVILLE SAINT AGNE (31446)

Nom local

S

Numéro de carte

1010

Huitième

1X

Région naturelle

MOLLASSES

Bassin versant

Non renseigné

Adresse ou Lieu-dit

DEVIATION DU CANAL DU-MIDI (S.2)

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 531736 1839108
Lambert 3 - Sud 531840 139320
Lambert-93 578186 6273559
Système Latitude Longitude
WGS84 43.55065729 | 43° 33' 2'' N 1.49302817 | 1° 29' 34'' E

Altitude

141,2 m - Précision C10

Description technique

Nature

FORAGE

Profondeur atteinte

5.5 m

Diamètre de l'ouvrage

Non renseigné

Date fin de travaux

1 septembre 1966

Mode d'exécution

MOTO-TARIERE.

Etat de l'ouvrage

ACCES, MESURE, TUBE-METAL.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

CANAL,FLUCTUATION-NAPPE,PARAMETRES-HYDRAULIQUES.

Gisement

Non renseigné

Références

CF : 1010 1B 0039 RAPPORT BRGM DSGR 66 A 74/RAPPORT LRPC 6704 31 T2 16 IN 1010 1B 0043.

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

1 m - 27 septembre 1966

Coupe

Z Origine

141.2 - Précision : C10

Auteur

VERNET

Date

1 janvier 1966

Document(s) numérisé(s)

11 document(s)

Vignette Nom Type Poids
A62420.TIF

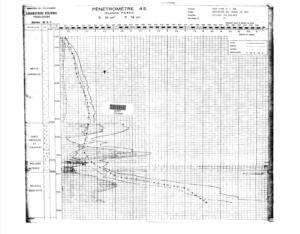

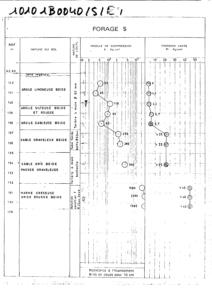

  • ESSAI GEOTECHNIQUE
47 Ko
A62421.TIF

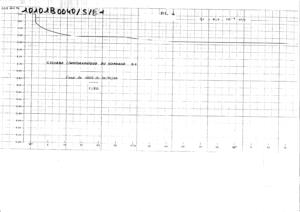

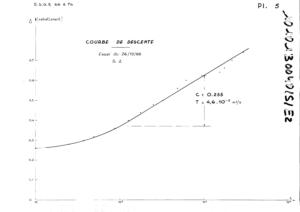

  • FICHE D'ESSAI DE DEBIT
10 Ko
A62422.TIF

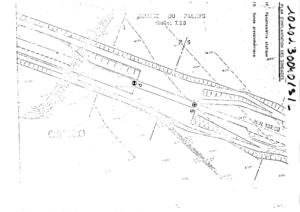

  • PLAN DE LOCALISATION
40 Ko
A62448.TIF
  • FICHE D'ESSAI DE DEBIT
97 Ko
M614712.TIF

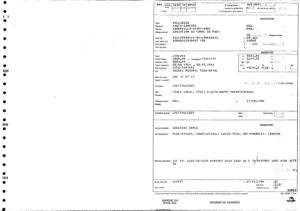

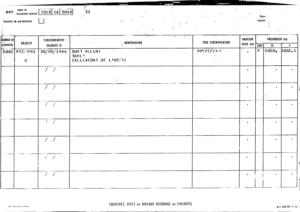

  • RECAPITULATIF DE L'OUVRAGE
41 Ko
M614713.TIF

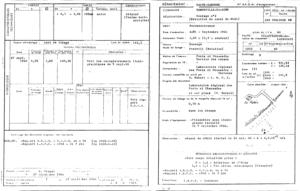

  • RECAPITULATIF DE L'OUVRAGE
72 Ko
M614715.TIF
  • COUPE GEOLOGIQUE INTERPRETEE
14 Ko
M614716.TIF

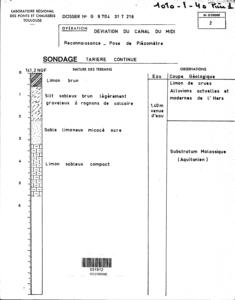

  • COUPE GEOLOGIQUE DE CHANTIER
25 Ko
T227429.TIF
  • COUPE GEOLOGIQUE INTERPRETEE
39 Ko
T227430.TIF
  • PAGE DE RAPPORT
165 Ko
T229842.TIF
  • ESSAI GEOTECHNIQUE
307 Ko

Log géologique numérisé



Nombre de niveaux :

4
Profondeur Lithologie Stratigraphie
De 0 à 0,6 m SUPERF: LIMON, BRUN QUATERNAIRE
De 0,6 à 2,1 m ALLUV: SILT, SABLEUX BRUN; CALCAIRE QUATERNAIRE
De 2,1 à 3,2 m ALLUV: SABLE, LIMONEUX MICACE OCRE QUATERNAIRE
De 3,2 à 5,5 m LIMON, SABLEUX COMPACT STAMPIEN
