Dossier du sous-sol

BSS003DWAA



BSS003DWAA/X

Localisation

Identifiant national de l'ouvrage

BSS003DWAA

Ancien code

BSS003DWAA/X

Département

HAUT-RHIN (68) - SGR/ALS

Commune

MULHOUSE (68224)

Nom local

FR2

Numéro de carte

0413

Huitième

6X

Région naturelle

Non renseigné

Bassin versant

Non renseigné

Adresse ou Lieu-dit

Centre Europe

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 975154 2317547
Lambert 2 - Centre 975154 317548
Lambert-93 1025251 6747775
Système Latitude Longitude
WGS84 47.74985278 | 47° 44' 59'' N 7.342825 | 7° 20' 34'' E

Altitude

239.08 m - Précision MNT

Description technique

Identifiant national de l'ouvrage

BSS003DWAA

Ancien code

BSS003DWAA/X

Nature

FORAGE

Profondeur atteinte

25.5 m

Diamètre de l'ouvrage

450 mm

Date fin de travaux

February 10, 2017

Mode d'exécution

BENNE-PRENEUSE.

Etat de l'ouvrage

CREPINE, TUBE-PLASTIQUE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Document(s) papier

COUPE-FOREUR, COUPE-TECHNIQUE.

Références

Non renseigné

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

6.84 m - October 17, 2017

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

5 document(s)

Vignette Nom Type Poids

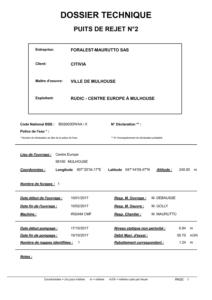

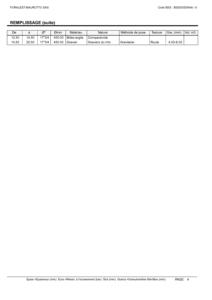

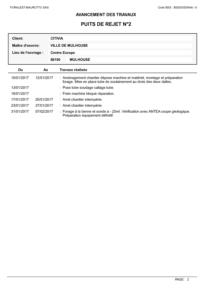

S364412.JPEG PAGE DE RAPPORT 19 Ko
S364413.JPEG PAGE DE RAPPORT 38 Ko

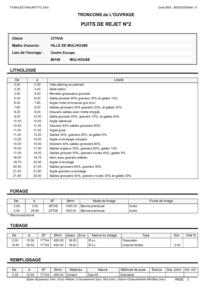

S364414.JPEG COUPE TECHNIQUE 81 Ko
S364415.JPEG COUPE TECHNIQUE 13 Ko
S364416.JPEG COUPE GEOLOGIQUE DE CHANTIER 371 Ko

Log géologique numérisé

Non renseigné

Nombre de niveaux :

21
Profondeur Lithologie Stratigraphie
De 0 à 3 m Vide parking souterrain
De 3 à 3.5 m Dalle béton
De 3.5 à 5 m Remblai graveuleux grossier
De 5 à 6 m Sable grossier 60% graviers 30% et galets 10%
De 6 à 7.6 m Argile molle limoneuse gris brun
De 7.6 à 8.2 m Sables grossiers 50% graviers 20%, et galets 30%
De 8.2 à 9 m Graviers sables avec motte d'argile
De 9 à 10.3 m Sable grossier 50%, graviers 10%, et galets 40%
De 10.3 à 10.5 m Argile sableuse
De 10.5 à 11 m Graviers 40% sables grossiers 60%
De 11 à 11.2 m Argile grise
De 11.2 à 13.2 m Sables 50%, graviers 45%, et galets 5%
De 13.2 à 14 m Argile ocre-beige compact
De 14 à 15.5 m Graviers 40% sables grossiers 60%
De 15.5 à 17 m Sables argileux 30%, graviers 60%, galets 10%
De 17 à 18 m Sables grossier 50%, graviers roulés 45%, galets 5%
De 18 à 19.7 m Idem avec graviers altérés
De 19.7 à 20.5 m Argile ocre-beige
De 20.5 à 21.5 m Sables grossiers 60%, graviers 35%
De 21.5 à 21.8 m Argile graviers ocre-beige
De 21.8 à 25.5 m Sables grossiers 40%, graviers roulés 35% et galets 30%
