Dossier du sous-sol

Identifiant national de l'ouvrage

BSS003GJYS

Localisation

Département

DROME (26) - SGR/RHA

Commune

SAINT PAUL TROIS CHATEAUX (26324)

Nom local

PZ1

Numéro de carte

0890

Huitième

5X

Région naturelle

Non renseigné

Bassin versant

Non renseigné

Adresse ou Lieu-dit

PZ1

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 791435 1929411
Lambert 3 - Sud 791267 229400
Lambert-93 838363 6361577
Système Latitude Longitude
WGS84 44.33953657 | 44° 20' 22'' N 4.73556778 | 4° 44' 8'' E

Altitude

61.08 m - Précision MNT

Description technique

Nature

FORAGE

Profondeur atteinte

9.5 m

Diamètre de l'ouvrage

114 mm

Date fin de travaux

2005-02-04 00:00:00.0

Mode d'exécution

Non renseigné

Etat de l'ouvrage

TUBE-PLASTIQUE, MESURE.

Utilisation

Non renseigné

Objet de la recherche

Non renseigné

Objet de l'exploitation

Non renseigné

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

AFFAIRE FONDASOL EA.05.0025 : AMENAGEMENT DE DONZERE-MONDRAGON - SONDAGE DIGUE - ETUDE GEOTECHNIQUE

Référencé comme point d'eau

Oui OUI

Niveau d'eau mesuré par rapport au sol

9.0 m - 2005-02-04 00:00:00.0

Coupe

Z Origine

Non renseigné

Auteur

FONDASOL

Date

Non renseigné

Document(s) numérisé(s)

7 document(s)

Vignette Nom Type Poids

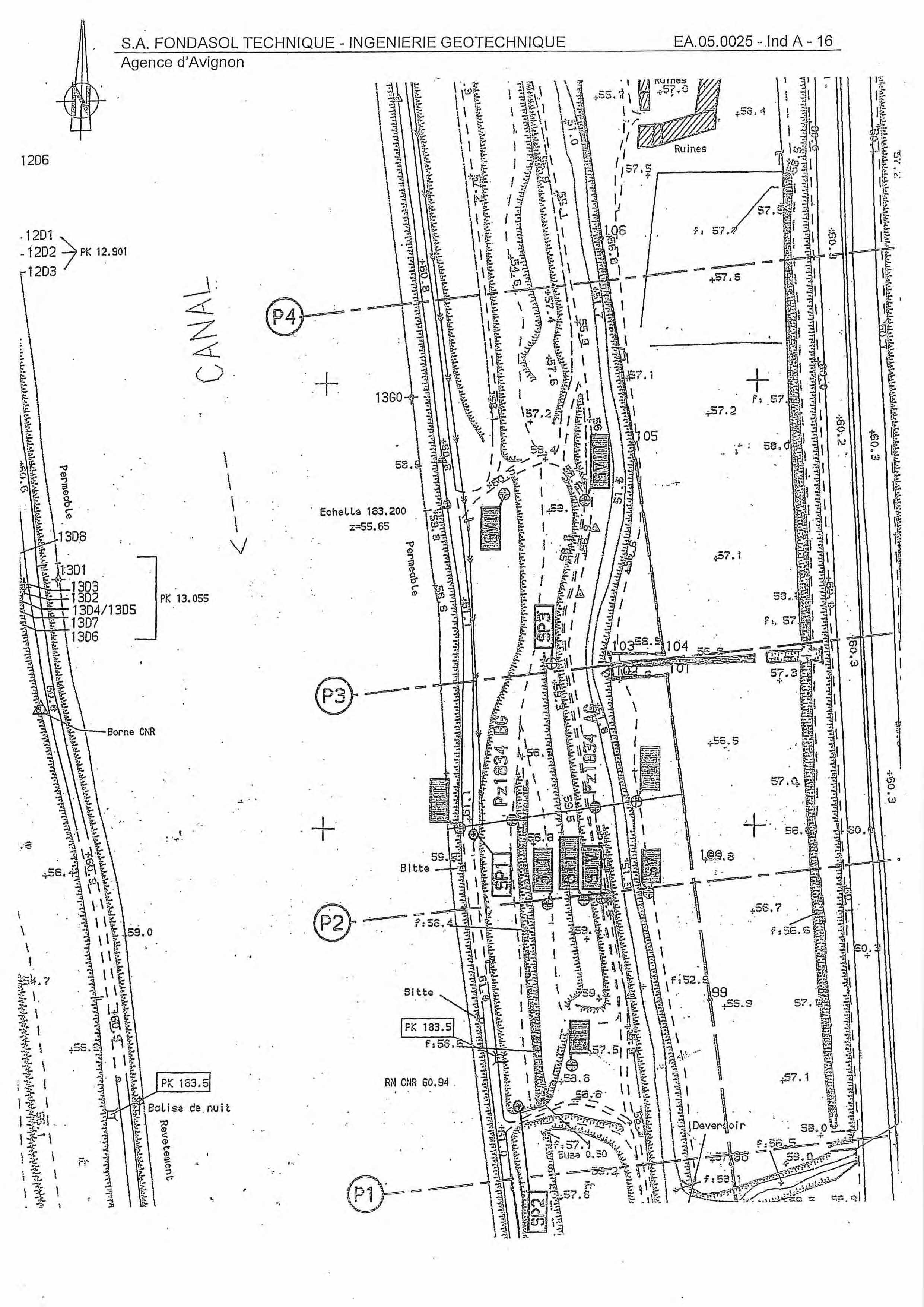

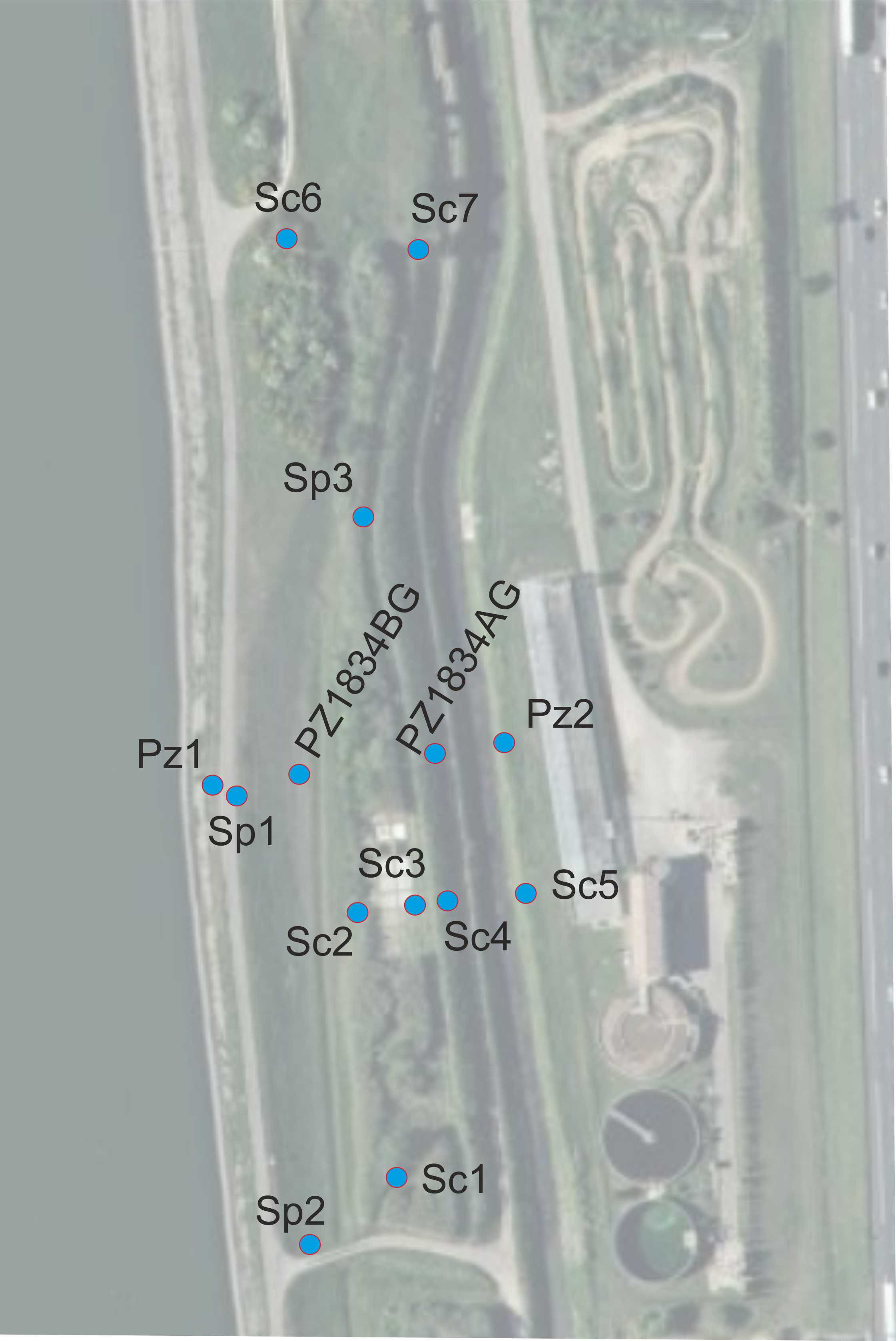

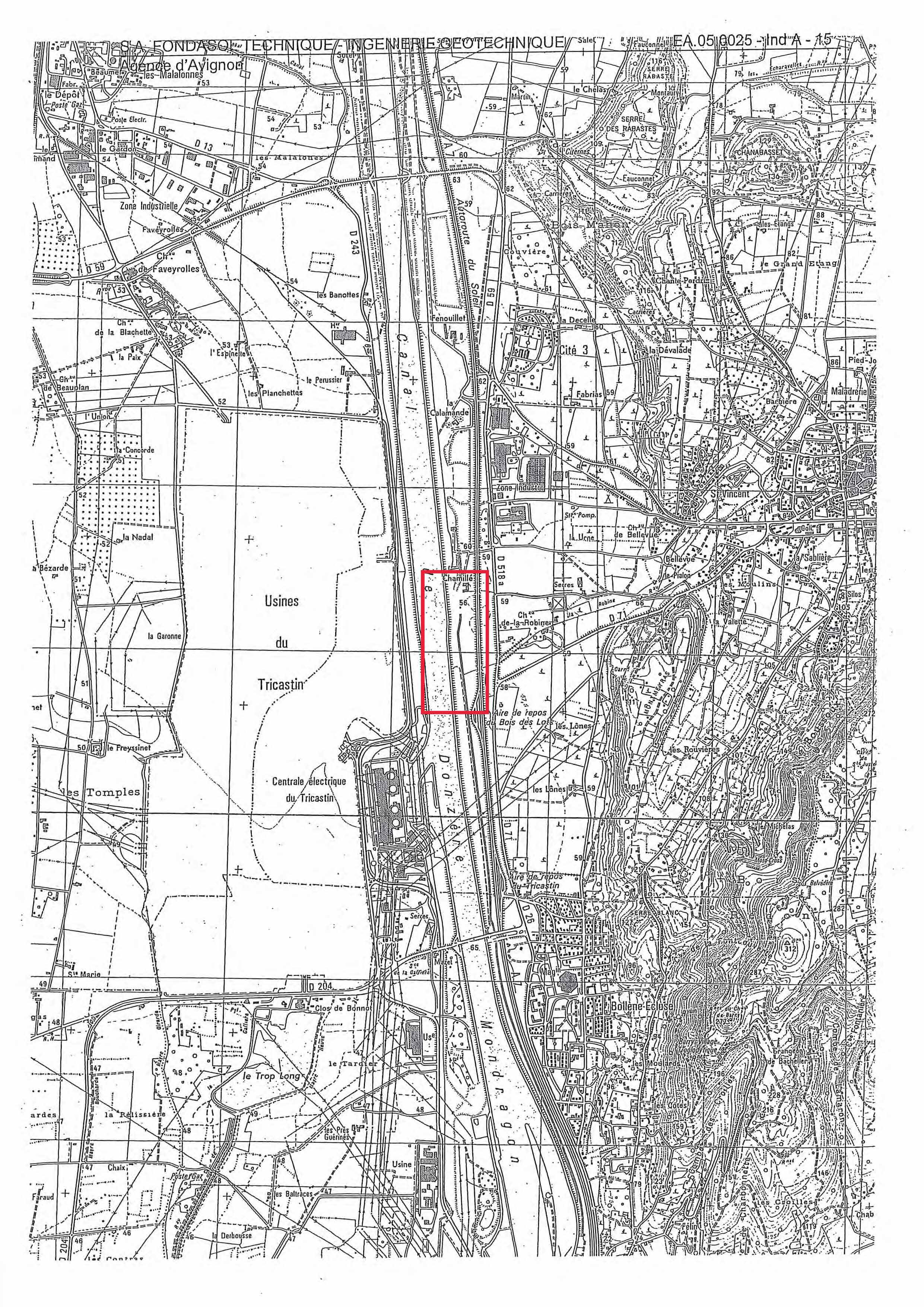

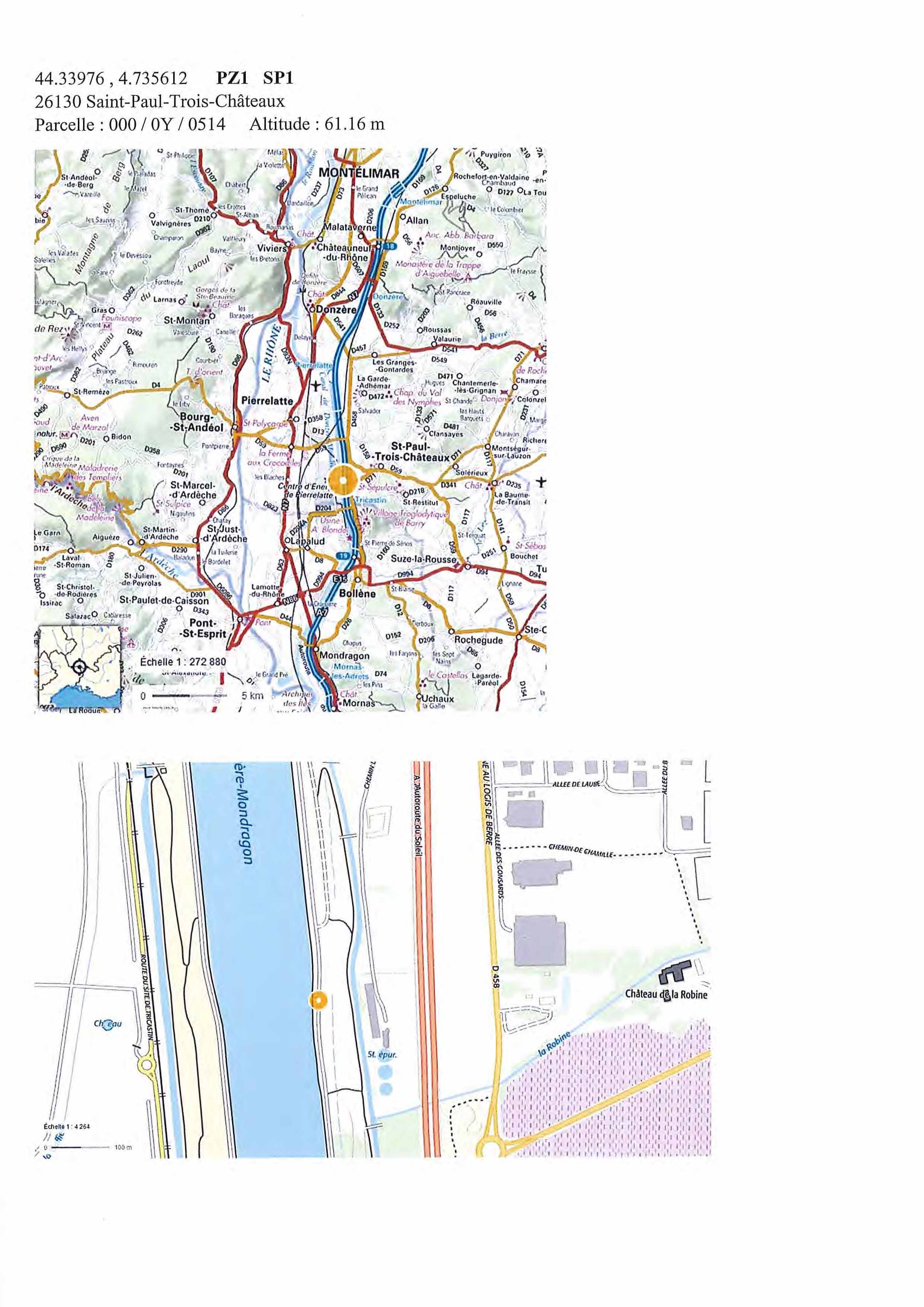

  • PLAN DE LOCALISATION
 246 Ko
S370236.PDF

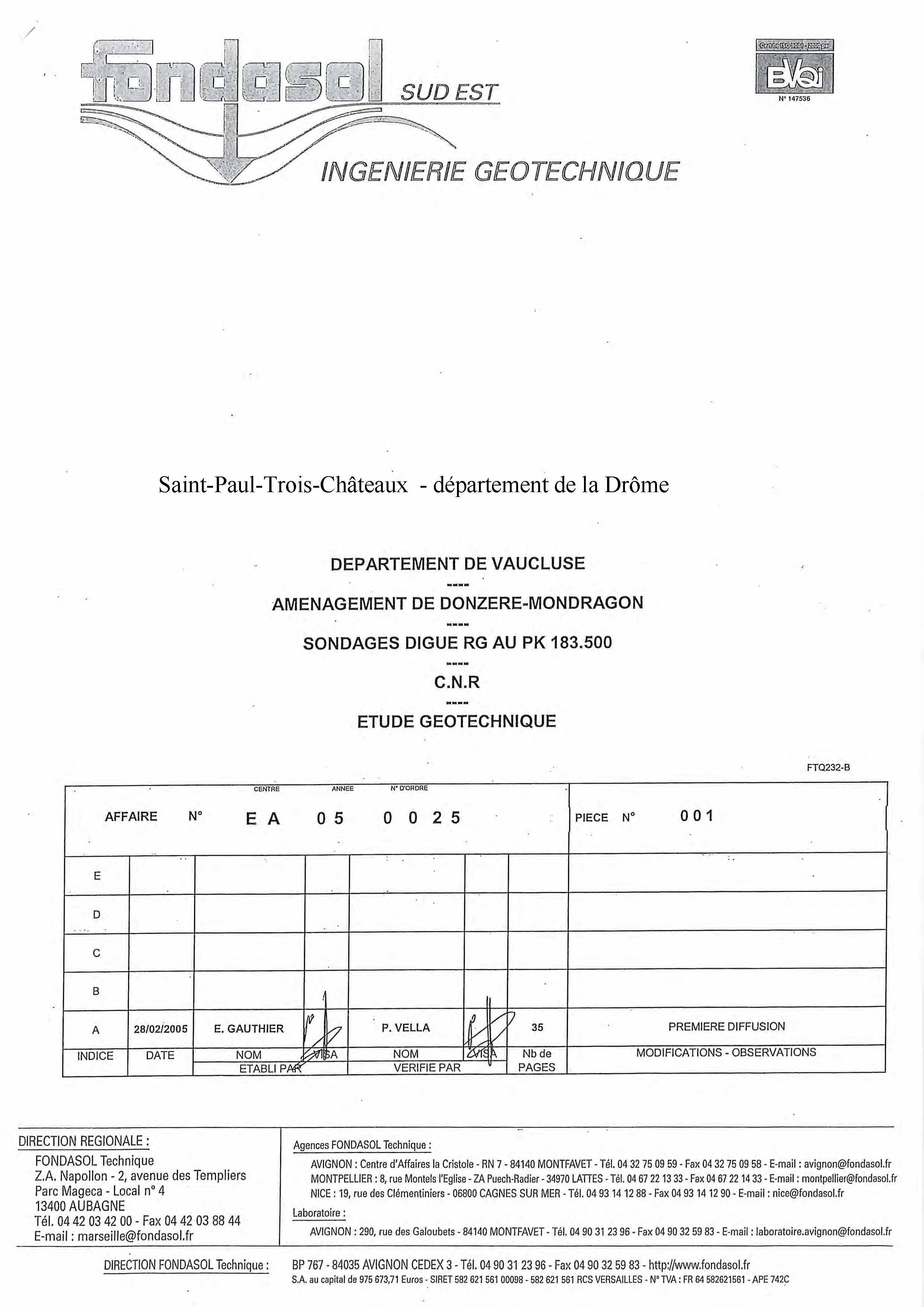

  • RAPPORT
 6620 Ko
  • PAGE DE RAPPORT
 352 Ko
  • PLAN DE LOCALISATION
 1136 Ko
  • PLAN DE LOCALISATION
 590 Ko
  • PLAN DE LOCALISATION
 400 Ko

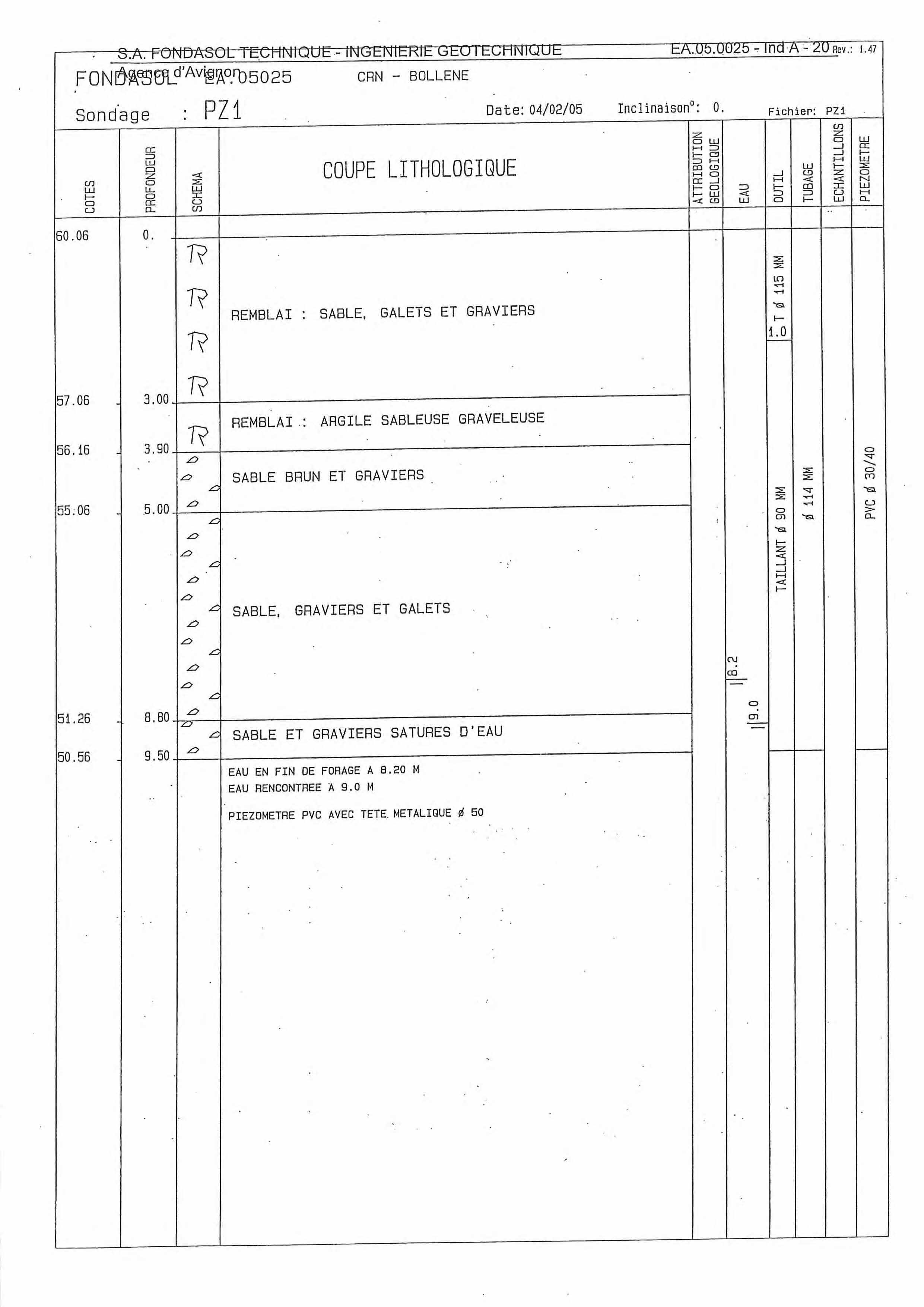

  • COUPE GEOLOGIQUE INTERPRETEE
 304 Ko

Log géologique numérisé



Nombre de niveaux :

5
Profondeur Lithologie Stratigraphie
De 0 à 3 m REMBLAI : SABLE, GALETS ET GRAVIERS
De 3 à 3,9 m REMBLAI : ARGILE SABLEUSE
De 3,9 à 5 m SABLE BRUN ET GRAVIERS
De 5 à 8,8 m SABLE, GRAVIERS ET GALETS
De 8,8 à 9,5 m SABLE ET GRAVIERS SATURES EN EAU
