Dossier du sous-sol

Identifiant national de l'ouvrage

BSS001VTTS

Ancien code - avant 2017
07476X0018

Localisation

Département

ISERE (38) - SGR/RHA

Commune

ORNACIEUX BALBINS (38284)

Nom local

P

Numéro de carte

0747

Huitième

6X

Région naturelle

BAS-DAUPHINE

Bassin versant

Non renseigné

Adresse ou Lieu-dit

LE SEYEZ ET DONIS

Coordonnées

Système X (m) Y (m)
Lambert 2 étendu 824776 2049182
Lambert 3 - Sud 824774 349064
Lambert-93 872693 6480941
Système Latitude Longitude
WGS84 45.40615665 | 45° 24' 22'' N 5.20784419 | 5° 12' 28'' E

Altitude

386 m - Précision EPD

Description technique

Nature

PUITS

Profondeur atteinte

12.15 m

Diamètre de l'ouvrage

3 mm

Date fin de travaux

15 juin 1965

Mode d'exécution

BENOTO.

Etat de l'ouvrage

POMPE, EXPLOITE, MESURE.

Utilisation

EAU-COLLECTIVE

Objet de la recherche

EAU.

Objet de l'exploitation

EAU.

Objet de la reconnaissance

Non renseigné

Gisement

Non renseigné

Références

VOIR RAPPORT EXAMEN DES CONDITIONS DE PROTECTION DES PUITS DE SEYEZ ET DONIS ET DES ALLOUETTES, PAR THIERRY MONIER HYDROGEOLOGUE AGREE, NOVEMBRE 2003

Référencé comme point d'eau

Oui OUI

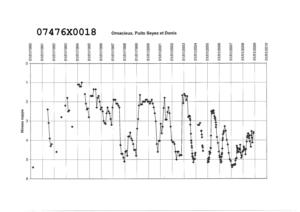

Niveau d'eau mesuré par rapport au sol

6,2 m - 15 juin 1965

Coupe

Z Origine

Non renseigné

Auteur

Non renseigné

Date

Non renseigné

Document(s) numérisé(s)

17 document(s)

Vignette Nom Type Poids
B213073.TIF
  • PLAN DE LOCALISATION
114 Ko
B213074.TIF
  • PLAN DE LOCALISATION
393 Ko
B213075.TIF

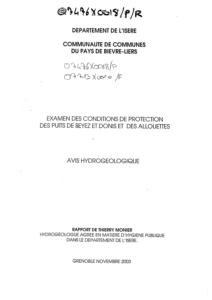

  • PAGE DE RAPPORT
18 Ko
  • DIVERS
413 Ko
  • DIVERS
359 Ko
  • DIVERS
448 Ko
S282894.PDF
  • RAPPORT
1706 Ko
S472551.PDF
  • RAPPORT
905 Ko
U88009.TIF

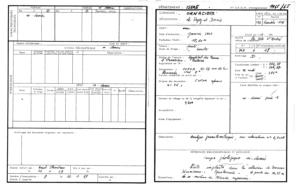

  • RECAPITULATIF DE L'OUVRAGE
91 Ko
U88010.TIF
  • PERIM. PROTECTION : PRESCRIPTION
22 Ko
U88011.TIF

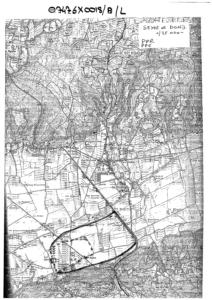

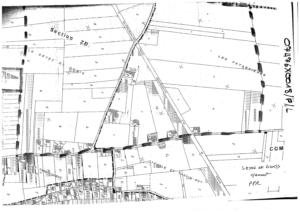

  • PERIM. PROTECTION : TRACE
193 Ko
U88012.TIF

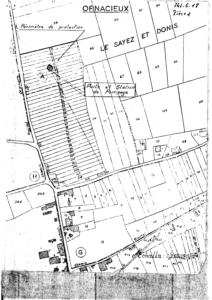

  • PLAN DE LOCALISATION
168 Ko
U88013.TIF
  • RECAPITULATIF DE L'OUVRAGE
56 Ko
U88014.TIF

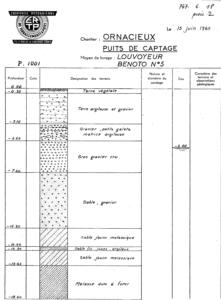

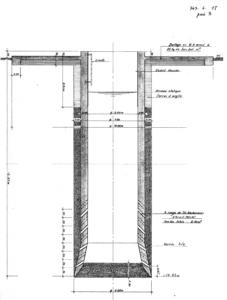

  • COUPE TECHNIQUE
206 Ko
U88015.TIF

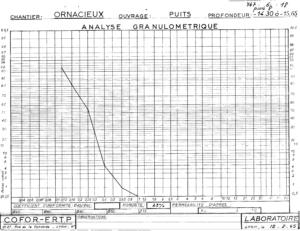

  • ESSAI GEOTECHNIQUE
125 Ko
U88016.TIF

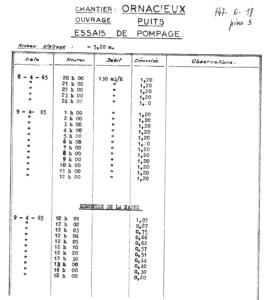

  • FICHE D'ESSAI DE DEBIT
53 Ko
U88017.TIF
  • DIVERS
65 Ko

Log géologique numérisé

Nombre de passes :

9 - Afficher le log validé

Nombre de niveaux :

9
Profondeur Lithologie Stratigraphie
De 0 à 0,35 m TERRE VEGETALE IMPRECIS
De 0,35 à 3,1 m TERRE ARGILEUSE ET GRAVIERS IMPRECIS
De 3,1 à 4,6 m GRAVIERS, PETITS GALETS. MATRICE ARGILEUSE IMPRECIS
De 4,6 à 7,4 m GROS GRAVIERS CRUS IMPRECIS
De 7,4 à 12,35 m SABLE, GRAVIERS IMPRECIS
De 12,35 à 14 m SABLE JAUNE, MOLASSIQUE IMPRECIS
De 14 à 14,3 m SABLE FIN, JAUNE, ARGILEUX IMPRECIS
De 14,3 à 15,65 m SABLE JAUNE, MOLASSIQUE IMPRECIS
De 15,65 à 18,6 m MOLASSE DURE A FORER IMPRECIS
